碱水流量计概述
Hke-LDE型碱水流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μ S/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
碱水流量计仪表特点
● 测量管内无阻流件，压力损失为零，不易堵塞。
● 只要合理选用电极及衬里材料，即可达到耐腐蚀、耐磨损的要求。
● 测量结果与液体的压力、温度、密度、粘度、电导率(不小于电导率)等物理参数基本无关，不受环境
影响，所以测量高、工作稳定、可靠。
● 采用现代模拟信号转换技术和高性能超大规模集成芯片，对信号进行隔离、滤波、放大及数字处理。精
确显示测量结果。
● 对影响测量结果的参数进行自动监控和修正，如零漂修正，对全量程采用分段流量系数的设置和修正，因
而扩大了测量范围，提高了智能化程度和测量，大大提高了稳定性能。
● 具有测量值断电保护及过量程报警功能，可对传感器内流体的流向进行设置，因而传感器安装不受液体流
动方向限制，可实现双向测流。
● 采用带背光点阵式双排流量显示器，同时显示瞬时流量、累积流量，并能显示工作状态、参数、计量单位
等。
● 电磁流量计的量程范围宽(流量/小流量)，正常适用范围20: 1，一般30: 1或更大。
● 仪表配置有多种输出功能、可与计算机、单元组合仪表配套，可完成打印、通讯和联网的要求。
碱水流量计测量原理

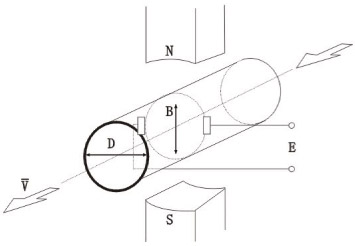

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成比例，其值为:
E=KBVD式中:E-感应电势;D-电极间距;(测量管内直径)
B-磁感应强度;V-导电液体平均流速；
K-与磁场分布及轴向长度有关的系数。
传感器将感应电热E作为流量信号，传送到转换器，经放大，变换滤波及一系列的数字处理后，用带背光的
点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，上下限报警输出及频率输出，并设有RS-485等
通讯接口Hart协议。
LDE系列电磁流量计
主要技术指标
|
介质电导率 |
＞5μ S/cm. |
|
流速 |
0.3-12m/s |
|
量程 |
在可测流速范围内，满量程流量可编程，详见右表 |
|
|
测量示值±0.5%,±1% |
|
环境温度 |
环境温度 -10℃-50℃ |
|
相对温度 5%-90% |
|
|
介质温度 |
T1≤65℃, T2≤120℃, T3≤180℃ |
|
工作压力 |
DN10-80:PN≤4MPa |
|
DN100-300:PN≤1.6MPa |
|
|
DN350-1000:PN≤1MPa |
|
|
以上各口径如需更高压力，可以特殊订货 |
|
|
电源 |
220V AC 50Hz(90-245V AC 50Hz) 24V DC (20-36V DC) |
|
功耗 |
电池供电6.5VA |
|
防护等级 |
标准型 IP65, 特殊型 IP67 或 IP68 |
|
电极材质 |
316L,HC,HB,Pt,Ti,Ta |
|
衬里材质 |
1. 氯丁橡胶 2. 聚四氟乙烯 3.聚胺脂橡胶 4.可熔性聚四氟乙烯 5. 聚全氟乙烯 |
流量选择表
|
通径 (mm) |
小流量选择 (m3/h) |
常用满量程流量选择 (m3/h) |
|
10 |
0.10 |
0.4、0.5、0.6 、0.8、 1.0 、1.6 、2.0、 2.5 |
|
15 |
0.20 |
1.0 、1.2、 1.6、 2.0 、3.0 、4.0 、5.0 、6.0 |
|
20 |
0.35 |
2.0、 2.5、 3.0、4.0、 5.0 、6.0、 8.0 、10.0、 12.0 |
|
25 |
0.55 |
3.0 、4.0、 5.0 、6.0 、8.0 、10 、12.0 、14.0、 16.0 |
|
32 |
1.0 |
5.0、6.0、8.0、10.0、12、16、20、25 |
|
40 |
1.5 |
8.0、10.0、12、16、20、25 、30、40 |
|
50 |
2.5 |
12、16、20、25 、30、40、50、60、70 |
|
65 |
4.0 |
20、25 、30、40、50、60、80、100、120 |
|
80 |
5.5 |
25 、30、40、50、60、80、100、120、160 |
|
100 |
8.5 |
40、50、60、80、100、120、160、200、250 |
|
125 |
14 |
60、80、100、120、160、200、250、300、400 |
|
150 |
20 |
100、120、160、200、250、300、400、500、600 |
|
200 |
35 |
160、200、250、300、400、500、600、800、1000 |
|
250 |
55 |
200、250、300、400、500、600、800、1000、1200、1600 |
|
300 |
80 |
300、400、500、600、800、1000、1200、1600、2000、2500 |
|
350 |
105 |
400、500、600、800、1000、1200、1600、2000、2500、3000 |
|
400 |
135 |
500、600、800、1000、1200、1600、2000、2500、3000、4000 |
|
450 |
175 |
600、800、1000、1200、1600、2000、2500、3000、4000、5000 |
|
500 |
215 |
800、1000、1200、1600、2000、2500、3000、4000、5000、6000 |
|
600 |
305 |
1000、1200、1600、2000、2500、3000、4000、5000、6000、10000 |
|
700 |
415 |
1200、1600、2000、2500、3000、4000、5000、6000、10000、12000 |
|
800 |
545 |
1600、2000、2500、3000、4000、5000、6000、10000、12000、16000 |
|
900 |
690 |
2000、2500、3000、4000、5000、6000、10000、12000、16000、20000 |
|
1000 |
850 |
2500、3000、4000、5000、6000、10000、12000、16000、20000、25000
|
● 流量计一般介质流速以2~6米/秒为宜，特殊应不小于0.3米/秒，不得大于12米/秒。如果流速太
低，电磁信号降低，造成计量下降。若流体中含有固体颗粒，应使流速小于3米/秒。对于粘滞液体，
相应流速取较高值，这有助于自动消除电极上的沾污物，也有利于提高测量。

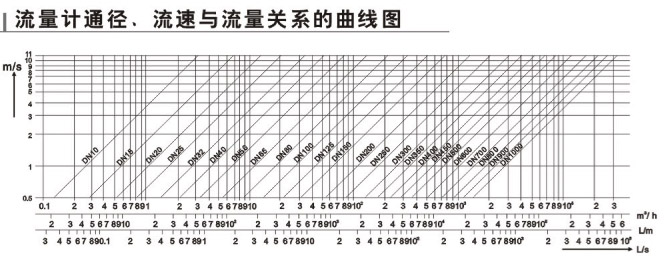

流量、流速与口径三者关系的计算公式:
其中: Q= 流量 （米3/小时）
v= 流速 （米/秒）
D= 口径 （米）
● 流量计口径大小确定后，应根据预设的工艺流量，增加(15%~30%)为满量程值。在实际使用中，流量
均不得超过满量程值，如超过满量程值，该部分流量误差较大，而满量程与小流量正常范围不得超
过20倍。
|
|
|
电极材料及衬里材料的选择 1.电极材料的选择 应根据被测介质的腐蚀性，由用户负责选定，对一般介质，可查有关防腐蚀手册，选定电极材料，对混酸等成份复杂的介质，应做挂片试验。 2.电极材料的耐腐蚀性能
|
3.衬里材料的选择
应根据被测介质的腐蚀性，磨损性及温度来选择。氯丁橡胶，可耐一般的弱酸，弱酸腐蚀，耐温65℃ ，氯丁橡胶有耐磨性。聚四氟乙烯几乎能耐除热磷酸以外的强酸，碱腐蚀，介质温度可达180℃但不耐磨损。聚胺橡胶有好的耐磨性能，但耐酸耐碱性能较差。
4.常用衬里的性能及其适用范围
|
衬里材质 |
主要性能 |
适用范围 |
|
聚四氟乙烯 PTFE |
1. 它是塑料中化学性能稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水、也能耐浓碱和各种有机溶剂 2. 耐磨性和粘接性能差。 |
1. -40℃- 180℃ 2. 酸、碱等强腐蚀性介质 3. 卫生类介质 4. 不适用于负压管道 |
|
氯丁橡胶 NE |
1.有极好的弹性，高强的扯断力 耐磨性能好 2. 耐一般低尝试酸 碱盐介质的腐蚀不耐氧化性介质的腐蚀 |
1.＜65℃ 2. 测一般水、污水、泥浆、矿浆 |
|
聚胺脂橡胶 PUNE |
1. 有极好的耐磨性能（相当于天然橡胶十倍） 2. 耐酸耐碱性能较差 |
1. ≤65℃ 2. 中性强磨损的矿浆，煤浆、泥浆 |
|
聚全氟乙丙烯 F46 |
化学性能和FTFE类似，搞负压能力优于PTFE |
1. ≤180℃ 2. 浓酸、碱等强腐蚀性介质 3. 卫生类介质 |
|
可熔性聚四氟乙烯 PFA |
化学性能和FTFE类似，抗负压能力好，价格高 |
|
举例:

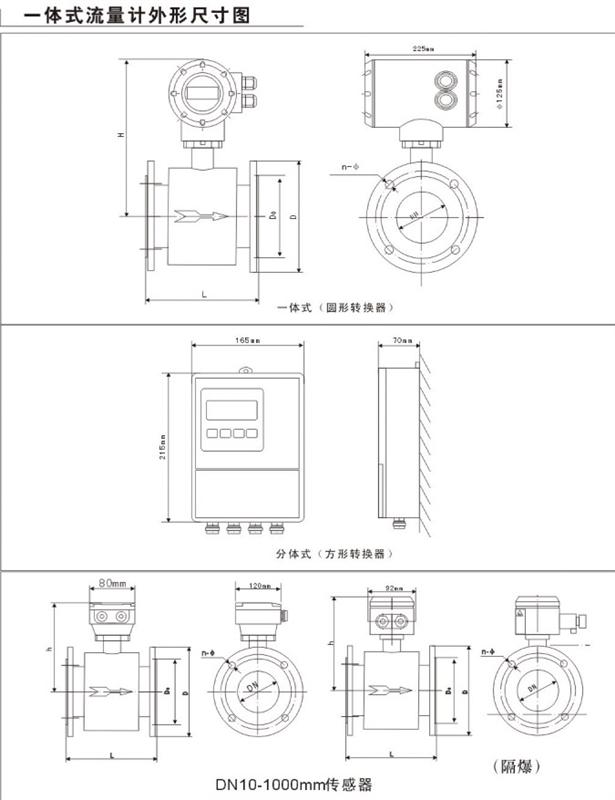

一体式和分体式流量计外形尺寸
通径DN
耐压MPa
L*
D
Do
H
h*
n-φ
重量Kg
10
4.0
200
90
60
220
102
4-φ14
4.5
15
200
95
65
222
106
4-φ14
5
20
200
105
75
230
110
4-φ14
5.5
25
200
115
85
235
115
4-φ14
6.5
32
200
140
100
255
122
4-φ18
8
40
200
150
110
260
127
4-φ18
9.5
50
200
165
125
270
140
4-φ18
11
65
200
185
145
275
148
8-φ18
14
80
200
200
160
280
154
8-φ18
17
100
1.6
250
220
180
290
163
8-φ18
20
125
250
250
210
320
175
8-φ18
27
150
300
285
240
330
200
8-φ22
32
200
350
340
295
340
220
12-φ22
44
250
40
405
355
360
240
12-φ26
84
300
500
460
410
405
285
12-φ26
89
350
1.0
500
505
460
440
320
16-φ26
92
400
600
565
515
470
350
16-φ26
115
450
600
615
565
500
380
20-φ26
135
500
600
670
620
530
410
20-φ26
240
600
600
780
725
590
470
20-φ30
320
700
700
895
840
650
530
24-φ30
420
800
800
1015
950
720
600
24-φ33
541
900
900
1115
1050
770
650
28-φ33
668
1000
1000
1230
1160
830
700
28-φ36
858
备注：DN15~300均为三电极结构，含接地电极，无接地环
