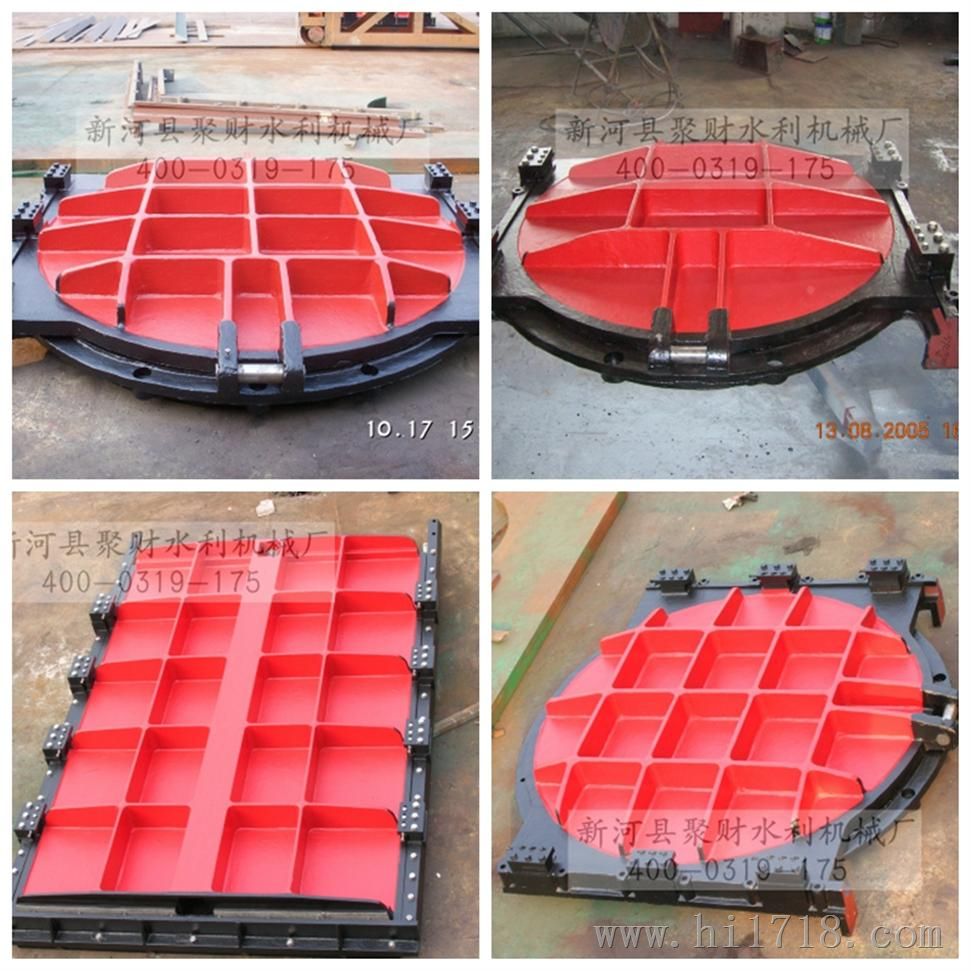

MXY型明杆式铸铁镶铜圆闸门安装尺寸及外形图
口径 | 安装尺寸 | 基础尺寸 | 口径 | 安装尺寸 | 基础尺寸 | ||||||||
D | A | E | C | H | Φd | G | D | A | E | C | H | Φd | G |
1400 | 1680 | 180 | 800 | 2520 | 40 | 110 | 2000 | 2280 | 230 | 1100 | 3600 | 50 | 140 |
1500 | 1750 | 190 | 850 | 2700 | 40 | 110 | 2200 | 2490 | 250 | 1200 | 3960 | 55 | 140 |
1600 | 1880 | 190 | 900 | 2880 | 44 | 120 | 2400 | 2690 | 250 | 1300 | 4320 | 55 | 140 |
1700 | 1980 | 200 | 950 | 3060 | 44 | 120 | 2800 | 3090 | 280 | 1500 | 5040 | 55 | 150 |
1800 | 2080 | 210 | 1000 | 3240 | 44 | 130 | 3000 | 3300 | 310 | 1600 | 5400 | 60 | 150 |
1900 | 2180 | 210 | 1050 | 3420 | 50 | 130 | |||||||
MXY型明杆式镶铜铸铁圆闸门外形及安装尺寸
订货须知
1、 规格本公司可为用户另行设计制造，并提供预埋件详图。
2、 闸门的闸板、门框材料一般用灰铸铁制造，若需其它材料请注明。
