球墨铸铁闸门
球墨铸铁闸门用途介绍:
球墨铸铁闸门主要用于给排水、汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据通用标准和美国AWWA标准设计生产。它采用的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。
球墨铸铁闸门参数规格
手动螺杆启闭机又称为:"手摇螺杆启闭机",它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有盗嘴及扳手,具有盗水功能.螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。
球墨铸铁闸门结构特点:
球墨铸铁闸门由门框、闸板、导轨、密封条、传动螺杆、块螺母/耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门，其导轨可与门框浇注成一体)，导轨长度一般为闸门全开启高度的1/2~1/3，因而整体结构强度高、刚性高、、耐腐蚀性好、承压能力大。
球墨铸铁闸门的部件组成:
球墨铸铁闸门一般由活动部分(也称门叶)、埋固部分和启闭机械3部分组成。门叶包括:承重结构、行走支承、支臂、支铰、止水装置、耳等。埋固部分包括:轨道、铰座、止水座、护角等。常用的启闭机械有:卷扬式、式、螺杆式和移动式机械。
球墨铸铁闸门优势:
-腐能力强，可在PH=6-8的流体酸碱中使用。
-止水;正常渗水量L小于等于0.07L/m.s。
-按闸门的鲒构形式分为:PZ型平面平板门和PGZ型平面拱形门,可分为整体式和组装式两种。规格从0.2x0.2—6.5x6.5m(6.5x6.5m米水头号为6.5m米);
-出水口大于等于3米时，为双点闸门。 该系列闸门主要适用与正向受压止水，根据用户需要可制向止水闸门。在结构上采用机加工硬止水，较大闸门底封水亦可采用橡胶封水。
-根据用户要求，可采用镶铜或镶不锈钢止水。
-该闸门正常使用水头1-6米，还可承受的反向水头，为满足用户要求，可制造高水头闸门。

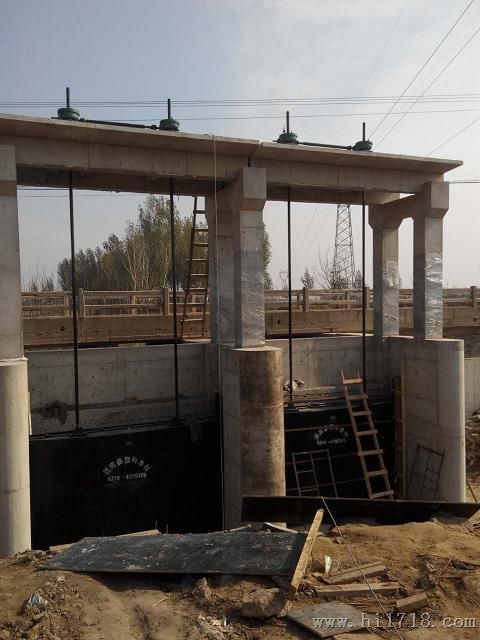

球墨铸铁闸门的安装:
-闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到0.3mm以下，方可进行二期浇注。
-在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆须清除，灰浆凝固后影响闸门启闭。闸门上下框设有固定块，可闸板在运输装等过程中滑出，安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机
球墨铸铁闸门螺杆启闭机的安装步骤
1、在安装螺杆启闭机时要保持底座基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装时根据闸门起中心线，找正中心使纵横向中心线偏差不过正负3mm,高程偏差不过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 对于产品的电气设备的安装，合图纸及说明书的规定，电气设备均的接地。
6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。
球墨铸铁闸门订货须知：
一、①产品名称与型号；②口径；③是否带附件以便我们为您正确选型。
二、若已经由设计单位选定的型号，请按直接向我司销售部订购。
三、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术人员为您审核把关。
