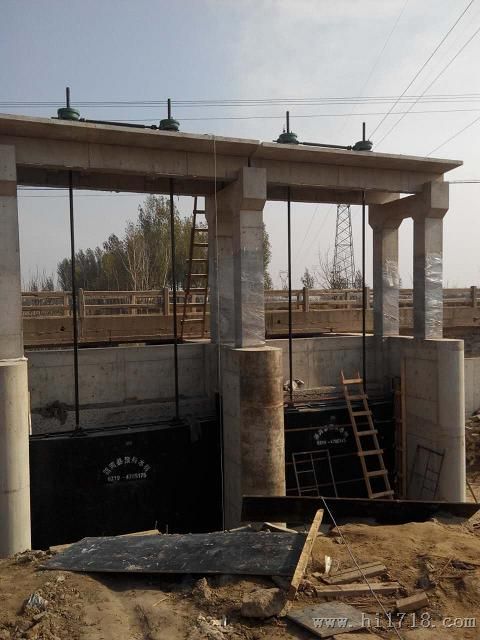

用途
适用于汛、灌溉、水利水电、污水处理厂及自来水等给水排水工程。 第17页
结构与特点
设备由门框、门板、密封圈、耳及可调试楔块等部件组成。具有结构合理、安装、调试、使用、维护方便、性能的特点。
主要技术参数
1、 闸门安装在墙壁上，门板一般设于迎水面（单向）；承受
大压力0.1Mpa；门板正、反两面都承受水压（双向）； 型号说明
承受反向压力0.03Mpa。
2、 密封工作面向渗漏量≤1.25L/min·m。 MXF — □
反向渗漏量≤2.5L/min·m。
规格尺寸：宽×高
（宽=高只标注一个值，宽≠高需注明）
（明杆式）铸铁镶铜方闸门
型号规格 | 口径 | 外形及安装尺寸 | |||||||
D×D | A | b | C | E | H | L | L1 | δ | |
MXF―300 | 300×300 | 460 | 100 | 200 | 80 | 600 | 630 | 470 | 10 |
MXF―400 | 400×400 | 560 | 100 | 250 | 95 | 800 | 850 | 570 | 10 |
MXF―500 | 500×500 | 660 | 100 | 310 | 95 | 1000 | 1060 | 670 | 10 |
MXF―600 | 600×600 | 760 | 100 | 360 | 95 | 1200 | 1260 | 770 | 10 |
MXF―700 | 700×700 | 940 | 100 | 420 | 110 | 1400 | 1460 | 950 | 10 |
MXF―800 | 800×800 | 1030 | 100 | 470 | 110 | 1600 | 1670 | 1040 | 10 |
MXF―1000 | 1000*1000 | 1260 | 120 | 580 | 140 | 2000 | 2080 | 1270 | 10 |
300-1000
