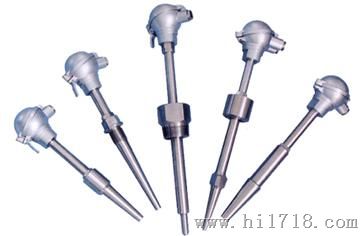

上海自动化仪表三厂 WRE-001化工热电偶的产品详细介绍：
本系列产品包括统设型热电偶电阻、利用引进美国Rosemount公司技术生产铂电阻一、用于高温高压的热套式热电偶和 用于合成塔、油罐的多对、多点式热电偶等。产品采用水式接线盒，适合石油化工的环境要求；固定螺纹的标准合/T5219—91和/5583— 91热电偶、热电阻的规定；固定法兰除合上述标准的同时，增加三种不同焊接方法，不同形式密封面的固定法兰安装盘，供选择和满足不同用户的需要。B型固 定法兰盘，是平焊钢法兰（81—94）相当于化工部标准（HG5010—58，HG5019—58）采用光滑密封面，公称压力Pg=25kgf/ cm2适用于一般要求的场合。C型固定法兰盘，也是平焊钢法兰（81—94）相当于化工部标准（HG5010—58，HG5019—58）采用凹凸密 封面，公称压力Pg=25kgf/ cm2适用于有毒有害介质，具有较强的泄漏性能。D型固定法兰盘，是对焊钢法兰（82—94）相当于化工部标准（HG5016—58）采用凹凸密封 面，公称压力Pg=100kgf/cm 2具有较好的密封性，适用于对密封和耐压都有要求的场合。上海自动化仪表股份有限公司
上海自动化仪表三厂 WRE-001化工热电偶的参数与规格：
□型号表示
W□□□□□－□□□□
W
温度仪表
□
R热电隅
Z热电阻
□
N）镍铬—镍硅
E）镍铬—康铜
C）铜—康铜
P）铂电阻
C）铜电阻
□
Z）双支式
□
K）铠装式
M）表面式
R）热套式
T）电站用
N）耐麿式
□
Z）双支式
□
0）热套式
1）无固定装置
2）固定螺纹或卡套螺纹
3）活动法兰
4）固定法兰或固定卡套法兰
5）活动卡套法兰
6）锥形保护管固定螺纹
□
3）水式接线盒
6）插头式接线端子
□
2）φ12/φ8保护管
F）耐腐型
A）规格
0）φ16保护管
1）φ12保护管或深盲孔型
3）φ3铠装铂电阻
4）φ4铠装热电阻
5）φ5铠装热电阻
6）φ6铠装热电阻
□
S）用引进技术元件
型号
WRNR、WRER、WRNR2、WRER2—15
（Ⅲ） M33×2
WRNR、WRER、WRNR2、WRER2—15A
（Ⅳ） （NPT1〃）ZG1〃
分度号
K E
测量范围℃
0－260
公称压 力
≤2MPa
流速
≤9米/秒
