- 品牌/商标：泰克
- 企业类型：贸易商
- 新旧程度：全新
- 产品型号：DPO2012B
- 原产地：美国

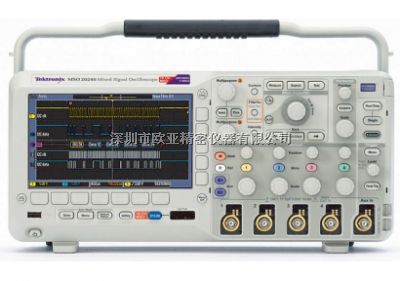

泰克的 MSO/DPO2000B 混合信号示波器系列支持高达 200 MHz 的带宽、1 GS/s 的取样速率，以入门级价格提供了先进的调试功能。其拥有多达 20 条通道用于分析模拟和数字信号，查找和诊断复杂设计中的问题十分迅速。MSO/DPO2000B 在所有通道上标配 1M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。
主要性能指标
200、100、70 MHz 带宽型号
2 个和 4 个模拟通道型号
16 个数字通道（MSO 系列）
全部通道均实现 1 GS/s 采样率
所有通道上的记录长度均为 1 兆点
波形捕获速率 5,000 wfm/s
触发套件
主要特点
Wave Inspector? 控件为波形数据提供方便导航和自动化搜索
FilterVu? 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
29 个自动测量和 FFT 分析可简化波形分析
TekVPI? 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
7 英寸（180 毫米）宽屏 TFT-LCD 彩色显示器
体积小、重量轻 – 厚度仅 5.3 英寸（134 毫米），重量仅 7 磅 14 盎司（3.6 千克）
5 年保修
连接能力
前面板上 USB 2.0 主控端口，快速方便地存储数据
后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge? 兼容打印机
选配 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪
选配串行触发和分析
I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自动串行触发、解码和搜索选项
技术规格
除非另外说明，所有技术规格适用于所有型号。
型号概述
| MSO2002B 和 DPO2002B | MSO2004B 和 DPO2004B | MSO2012B 和 DPO2012B | MSO2014B 和 DPO2014B | MSO2022B 和 DPO2022B | MSO2024B 和 DPO2024B | |
|---|---|---|---|---|---|---|
| 模拟通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 带宽1 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 上升时间 | 5 ns | 5 ns | 3.5 ns | 3.5 ns | 2.1 ns | 2.1 ns |
| 采样率 | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| 记录长度 | 1 M 点 | 1 M 点 | 1 M 点 | 1 M 点 | 1 M 点 | 1 M 点 |
| 数字通道 | MSO 型号 — 在相应的 DPO 型号上增加了 16 个数字通道 | |||||
1 所有型号在2 mV/div 时带宽是 20 MHz
垂直系统模拟通道
垂直分辨率
8 位
通道间隔离
（垂直刻度设置相等的任意两条通道）
MSO2002B、DPO2002B、MSO2004B、DPO2004B MSO2012B、DPO2012B、MSO2014B、DPO2014B MSO2022B、DPO2022B、MSO2024B、DPO2024B 在 ≤70 MHz 时 ≥100:1 在 ≤100 MHz 时 ≥100:1 在 ≤200 MHz 时 100:1
偏置范围
伏/格设置 偏置范围 1 MΩ 输入 2 mV/div - 200 mV/div ±1 V >200 mV/div - 5 V/div ±25V
垂直系统、数字通道
输入通道
16 条数字通道（D15 至 D0）
门限
每组 8 条通道设置门限
门限选择
TTL、CMOS、ECL、PECL、用户定义
用户定义的门限范围
±20 V
门限
±[100 mV + 门限设置的 3%]
输入电压
±40 V
输入动态范围
80 Vpk-pk（门限设置视情况而定）
小电压摆幅
500 mVp-p
输入电阻
101 kΩ
探头负载
8 pF
垂直分辨率
1 位
水平系统模拟通道
采样率时的捕获持续时间（所有通道）
1 ms
时基范围
200 MHz 型号：2ns 至 100s
70、100 MHz 型号：4ns 至 100s
时基延迟时间范围
-10 格至 5000 s
通道间时滞范围
±100 ns
时基
±25 ppm，在任何 ≥1 ms 间隔上
水平系统数字通道
采样率（主控）
使用 D7-D0 任意通道时
使用 D8-D15 任意通道时
1 GS/s（1 ns 分辨率） 500 MS/s（2 ns 分辨率）
记录长度（主控，所有通道）
1 M 点
小可检测脉宽
5 ns
通道间时滞
2 ns 典型值
触发系统
触发模式
自动、正常、单次
触发耦合
直流、高频抑制（衰减 >85 kHz）、低频抑制（衰减 <65 kHz）、噪声抑制（降低灵敏度）
触发释抑范围
20 ns 至 8 s
触发灵敏度（典型值）
触发源 灵敏度 内部 DC 耦合 直流到 50 MHz 时为 0.4 div
50 MHz 至 100 MHz 时为 0.6 div
100 MHz 至 200 MHz 时为 0.8 div外部（辅助输入） 从直流到 100 MHz 为 200 mV，1X 衰减
触发电平范围
任意输入通道
距屏幕中心 ±4.92 格
辅助输入（外部触发）
±6.25 V，1X 衰减
±12.5 V，10X 衰减
触发类型
边沿
触发任何通道或前面板辅助输入上的正斜率或负斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。
脉冲宽度
在正脉冲宽度或负脉冲宽度>、<、=、≠ 或处于指定时间周期范围以内/以外时触发。
欠幅脉冲
当一个脉冲跨过一个门限但在再次跨过个门限前未能跨过第二个门触发。
逻辑
当通道的任何逻辑模式变为假或保持真达到指定时间周期时触发。任何输入均可用作时钟来寻找时钟边沿上的模式。为所有输入通道指定的模式（AND、NAND）定义为高、低或无关。
建立时间与保持时间
在任何模拟和数字输入通道上存在的时钟与数字之间建立时间与保持时间出现违例时触发。
上升/下降时间
在脉冲边沿变化速率快于或慢于指定速率时触发。跳变沿可以为正、负或正负。
视频
在 NTSC、PAL 和 SECAM 视频信号上的所有行（奇偶）或所有场上触发。
I2C（选配）
在 10 Mb/s 以内 I2C 总线上的开始、重复开始、停止、丢失 ACK、地址（7 或 3.4 位）、数据或者地址与数据上触发。
SPI（选配）
在 10.0 Mb/s 以内 SPI 总线上的 SS、MOSI、MISO 或 MOSI 与 MISO 上触发。
RS-232/422/485/UART（选配）
在 10 Mb/s 以内的发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误上触发。
CAN（选配）
在 1 Mb/s 以内 CAN 信号的帧开始、帧类型（数据、远程、错误、过载）、标识符（标配或扩展）、数据、标识符和数据、帧结束、丢失 ACK 或位填充错误。可进一步指定数据，以便在 ≤、<、=、>、≥ 或 ≠ 某个特殊数据值时触发。用户可调节的取样点默认设置为 50%。
LIN（选配）
在同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误（如同步、奇偶或校验和错误）上触发。
并行（仅在 MSO 型号上提供）
在并行总线数据值上触发。
采集系统
采集模式
采样
采集取样的值。
峰值检测
所有扫描速度的取样毛刺窄至 3.5 ps。
平均
平均包含 2 至 512 个波形。
滚动
在屏幕上从右向左滚动波形，扫描速度低于或等于 40 ms/格。
Waveform measurements
光标
波形和屏幕。
自动测量
29 项，其中任何时间可在屏幕上多显示 4 项。测量包括：周期、频率、延迟、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、峰峰值、幅度、高、低、值、小值、平均值、周期平均、均方根、周期均方根、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积和周期面积。
选通
在采集中隔离出特定的事件并进行测量，使用屏幕或波形光标。
波形数学
算数
波形的加、减、乘。
FFT
频谱量级。将 FFT 垂直标度设置为线性 RMS 或 dBV RMS，将 FFT 窗口设置为矩形、Hamming、Hanning 或 Blackman-Harris。
软件
OpenChoice? Desktop
可使用 USB 或 LAN 在 Windows PC 与示波器之间方便快速地进行通信。传输和保存设置、波形、测量和屏幕图像。包含 Word 和 Excel 工具栏，能将采集数据和屏幕图像从示波器自动传输到 Word 和 Excel 中进行快速或详细分析。
IVI 驱动程序
为常见应用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供标配的仪器编程接口。
e*Scope? 基于 Web 的远程控制
允许在标配 Web 浏览器上通过网络连接来控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。
显示器系统
显示器类型
7 英寸（180 毫米）宽屏液晶 TFT 彩色显示器。
显示器分辨率
480 水平 × 234 垂直像素 (WQVGA)。
波形类型
矢量、点状、可变余晖、无限余辉。
刻度
全部、栅格、十字准线、帧。
格式
YT 和 XY。
波形捕获速率
5,000 wfm/s。
输入/输出端口
USB 2.0 高速主控端口
支持 USB 海量存储设备、打印机和键盘。前面板和后面板各有一个端口。
USB 2.0 高速设备端口
后面板连接器允许通过 USBTMC 或 GPIB（使用 TEK-USB-488）实现示波器通信/控制，并直接打印到所有 PictBridge? 兼容打印机上。
LAN 端口（以太网）
RJ-45 连接器，支持 10/100BASE-T（需要 DPO2CONN）。
视频输出端口
DB-15 孔式连接器，用于将示波器显示内容显示到外部监视器或投影仪上（需要 DPO2CONN）。
辅助输入
前面板 BNC 连接器。输入阻抗 1 MΩ ?2%。输入 300 VRMS CAT II，峰值 ≤ ±450 V。
探头补偿器输出电压和频率
前面板针脚
幅度
5 V
频率
1 kHz
Kensington 型锁
后面板安全槽连接标配的 Kensington 型锁。
电源
电源电压
100 至 240 V ±10%
电源频率
45 到 65 Hz（90 到 264 V）
360 到 440 Hz（100 到 132 V）
功耗
80 W
选配的 TekVPI? 外部电源 1
输出电压
12 V
输出电流
5 A
功耗
50 W
1 当示波器探头使用的总功率超过 20 W 时需要。
物理特点
外观尺寸
毫米 英寸 高度 180 7.1 宽度 377 14.9 厚度 134 5.3
重量
公斤 磅 净重 3.6 7.9 装运 6.2 13.7
机架安装配置
4U
散热间隙
仪器左侧和后面需要 2 英寸（50 毫米）
EMC、环境和安全
温度
工作
0℃ 至 +50℃（+32℉ 至 122℉）
非工作
-40℃ 至 +71℃（-40℉ 至 160℉）
湿度
工作
高温：30℃ 至 50℃，5% 至 60% 相对湿度
低温：0℃ 至 30℃，5% 至 95% 相对湿度
非工作
高温：30℃ 至 55℃，5% 至 60% 相对湿度
低温：0℃ 至 30℃，5% 至 95% 相对湿度
海拔高度
工作
3,000 米（9,843 英尺）
非工作
12,000 米（39,370 英尺）
随机振动
工作
0.31 GRMS，5 至 500 Hz，每个坐标轴 10 分钟，3 个坐标轴（共 30 分钟）
非工作
2.46 GRMS，5 至 500 Hz，每个坐标轴 10 分钟，3 个坐标轴（共 30 分钟）
法规
电磁兼容性
EC 委员会指令 2004/108/EC
安全性
UL61010-1:2004、CAN/CSA-C22.2 No. 61010.1:2004、EN61010-1:2001 符合产品安全低电压指令 2004/108/EC。
