- 品牌/商标：优高
- 企业类型：贸易商
- 新旧程度：全新
- 产品型号：U2817B
- 原产地：常州

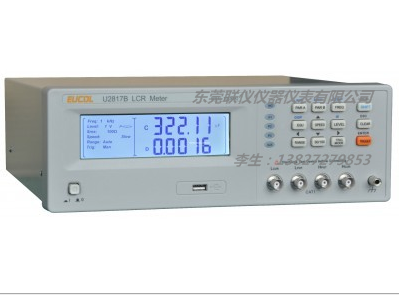

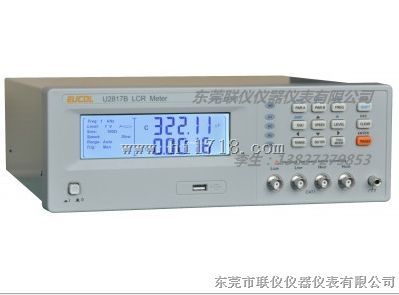

U2817B数字电桥 LCR测量仪
性能特点：
■ 超高性价比，频率100kHz
■ 实用的测量功能，人性化操作界面
■ 采用SMT 表面贴装工艺
■ 快20次/秒测量速度，满足测试系统要求
■ 测量参数全面，读数稳定
■ 30Ω, 100Ω两种输出阻抗选择
■ 5 档分选及HANDLER接口
简介
U2817B LCR数字电桥是采用新测量原理打造的新一代低频元件测量仪器，其高高测量速度，大字符液晶显示屏，表面贴装技术，人性化的菜单设置，出色的外观，无论是应用于生产线的质量控制，来料检验和元件自动测试系统均游刃有余。 RS-232C及HANDLER接口配置为远程控制及组建系统提供了技术平台。
测量功能 | |
测量参数 | 主：L/C/R/Z 副： D/Q/θ/X /ESR |
基本 | 0.1% |
等效电路 | 串联, 并联 |
偏差方式 | 值, 百分比 |
量程方式 | 自动, 保持 |
触发方式 | INT/MAN/EXT/DUT/BUS |
测试速度 | 快速: 20, 中速: 10, 慢速: 3 (次/秒) |
校正功能 | 开路/短路清零 |
测试端配置 | 5端 |
显示方式 | 直读, ΔABS, Δ% |
显示器 | 大屏白背光LCD |
测试信号 | |
测试频率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz,50kHz,100kHz(特殊频点可定制） |
输出阻抗 | 30Ω , 100Ω |
测试电平 | 0.1Vrms, 0.3Vrms, 1Vrms（可定制特殊电平） |
测量显示范围 | |
|Z|, R,X,ESR | 0.0001Ω - 99.999MΩ |
C | 0.01pF - 99999μ F |
L | 0.01μH - 99999H |
D | 0.0001 - 9.9999 |
θ(Deg) | -179.9° – 179.9° |
θ(Rad) | -3.14159 – 3.14159 |
Q | 0.0001 - 999.9 |
Δ% | -999.99% - 999.99% |
比较器和接口 | |
比较器 | NG, P1, P2, P3, AUX, 5档分选及讯响 |
接口 | RS232C,USB, Handler |
