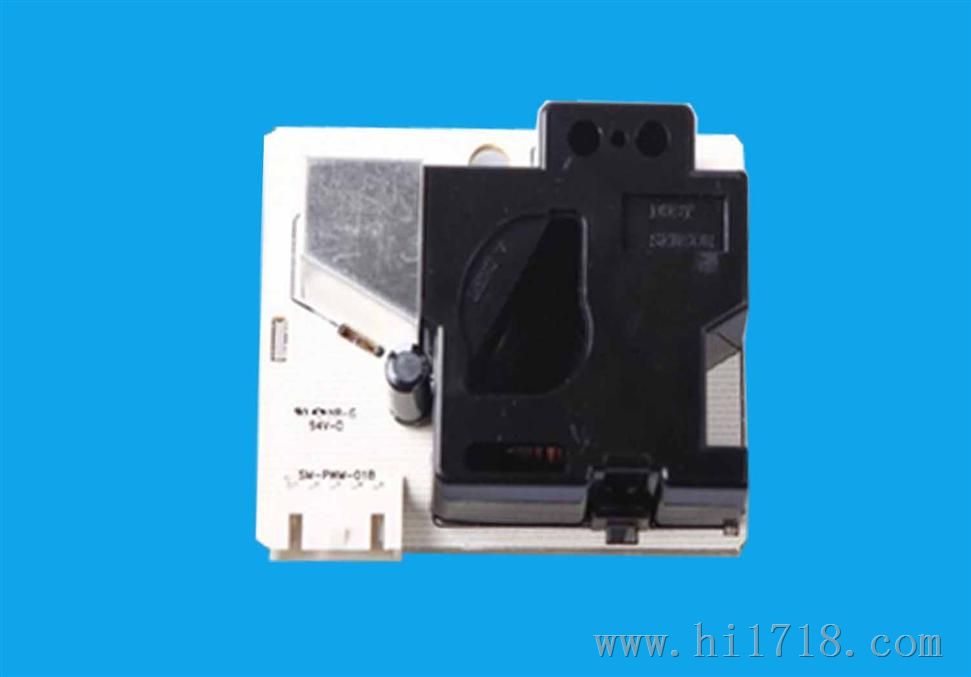

GE粉尘传感器SM-PWM-01C
GE粉尘传感器SM-PWM-01C 概述
SM-PWM-01C 是一款利用光学方法检测空气中粉尘浓度的传感器。在传感器中一个红外LED 和一个光接收器光轴相交，当带粉尘的气流通过交叉区域，产生折射光。光接收器检测到粉尘反射的红外LED 光线，根据输出信号的强弱判断粉尘的浓度。此款粉尘传感器能检测像香烟颗粒大小的颗粒物与室内灰尘等大颗粒，通过输出PWM 脉冲信号宽度区分。
GE粉尘传感器SM-PWM-01C 优势特点
紧凑外形，质量轻(W59x H45x D20 mm, ～20g)
PWM (pulse width modulation) 输出 (低脉冲输出)
能够区分室内香烟等小颗粒和灰尘（花粉，尘埃，毛屑）等大颗粒
低脉冲的宽度比例表示颗粒物大小和浓度
粉尘传感器通过加热电阻形成恒定的气流
无铅和ROHS
GE粉尘传感器SM-PWM-01C 规格书
| 规格 | 参数 | |
| 1 | 输入电压 | DC 5V±5%(CN 1: Pin1=GND, Pin3=+5V), 纹波＜30mV |
| 2 | 功耗 | ＜100mA±10% |
| 3 | 工作温度、湿度 | -10～65℃, 低于 95% RH |
| 4 | 存储温度 | -30～80℃ |
| 5 | 尺寸 | W 59× H 45 × D20 (mm) max |
| 6 | 重量 | ～ 30 g |
| 7 | 检测浓度 | 颗粒物尺寸＞1 μm, 浓度:0.01～2.0mg/m3 (粒子计数器浓度40,000～800,000 at 1μm) |
| 8 | 信号输出 | 低脉冲输出 Hi:＞4.5V, Lo:＜0.7V (输入阻抗200KΩ) 建议测量输出的低脉冲占空比(%) 建议测量方法采用计算5sec到30sec粉尘浓度的移动平均的 LPO |
| 10 | 小启动时间 | 在接通电源30秒之后 |
GE粉尘传感器SM-PWM-01C电气特性
| 额定参数 | |||
| 参数 | 符号 | 范围 | 单位 |
| 电源电压 | Vcc | -0.3~7 | V |
| 工作温度 | Topr | -10~65 | ℃ |
| 储存温度 | Tstg | -30~80 | ℃ |
| 工作电压和信号输出 | |||
| 参数 | 符号 | 范围 | 单位 |
| 电源电压 | Vcc | DC5±5%，Ripple<30mV | V |
| 功耗 | Icc | ＜110±10% | mA |
| 信号输出 | P1,P2 | Hi : > 4.5V, Lo : <0.7V | |
GE粉尘传感器SM-PWM-01C典型应用
空气中的粉尘监测，室内空气质量监控
空气过滤器，空气净化机，空调
室外灰尘监测（需要客户特殊的外形结构设计）
烟雾报警
供应优质GE粉尘传感器SM-PWM-01C，更多产品联系我们。
