机械液压过速保护装置纯机械液压过速保护装置一般使用在水轮发电机组的自动化保护系统，当机组因调速器及其它各种电气保护信号均失灵的情况时，机组继续升速至机械液压过速开关所设定的动作转速时，机械液压过速开关动作，致使其控制的操作系统联动，从而达到关闭机组之目的。

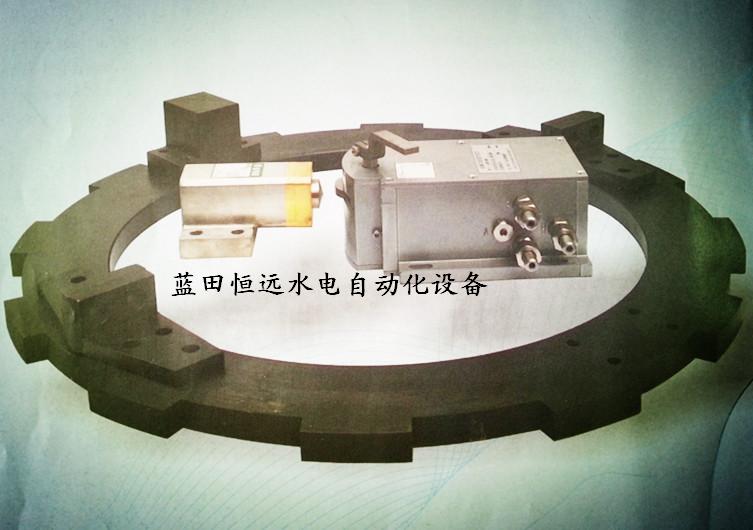

JXB机械液压过速保护装置是融合国外同类产品的优点，结合水电站实际情况优化设计、自主开发的高新技术产品。它主要由过速探测器、过速保护器组成，是大型旋转设备的纯机械无源过速保护装置，可用作水轮发电机组的过速保护。当水轮发电机组转速升高到过速保护设定值，而此时水电站转速信号装置或电源系统以及调速系统等发生故障，无法实现水轮发电机组的调速和停机，JXB机械液压过速保护装置可利用油压装置油压切换油路，通过液压系统关闭轴流、混流、贯流式水轮发电机组的导叶机构或冲击式水轮发电机组的折向器，实现机组停机，防止机组发生飞逸事故，确保水轮发电机的安全运行。

二、特点

■ 纯机械液压操作，有机械过速信号输出供计算机监控用。

■ 体积小安装调整方便。

■ 结构简单，高、稳定性好，动作可靠。

■ 可与齿盘测速、事故配压阀、分段关闭阀及调速器等组成机组的测速保护系统

三、技术参数

■ 水轮机组类型     轴流式、混流式、贯流式、冲击式机组

■ 主轴直径范围   100~2500mm

■ 额定转速范围   50~2500rpm

■ 动作转速范围   70~5000rpm

■ 主轴旋转方向   顺时针/逆时针

■ 连接方式       ф10卡套式管接头(配外径为10mm铜管或不锈钢管)

■ 接点型式       AC220V 5A  DC220V 0.5A
