自来水增压装置

自来水增压装置主要技术点—三项降漏耗设计，节水更显著。

项：过流部件全密封，出水支管全部改为硬性连接，加压过程无水损耗。

出水口原有的软接头全部改为硬性连接，是为了防止软接头的老化引起爆裂现象的发生。也是为了自来水增压装置的整体美观度。所有的硬性连接的加工时间及材料成本是软接头的2倍。但我们为追求品质牺牲该牺牲的。

第二项：低峰时段低压供水功能，可减小管网原有漏点的漏水量。

第三项：超压报警及爆管自动停机功能，可有效防止爆漏，杜绝严重事故的发生。

双重超压报警功能，内置程序超压报警保护，外置压力开关超压报警保护，爆管预警功能，根据水泵的运转状态决定爆管预警显示。

自来水增压装置海驰新设计控制电路：

围绕变频器设计。根据变频器的主要功能要求，选取适用的使用方案，并按方案要求进行配套电路设计。

选择应用宏

按照预订的恒压供水装置主要功能设计，由ACS510用户手册，选用变频器应用宏为：SPFC控制宏。该宏用于供水和风机的循环软起控制(SPFC)应用。其主要控制产品特点为：

* ACS510控制1号的电机，通过控制电机转速调整设备的流通能力。这时这个电机是调速电机。

配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运行原理有一定差异，下面分别予以说明。

1、配套缓冲罐的设备

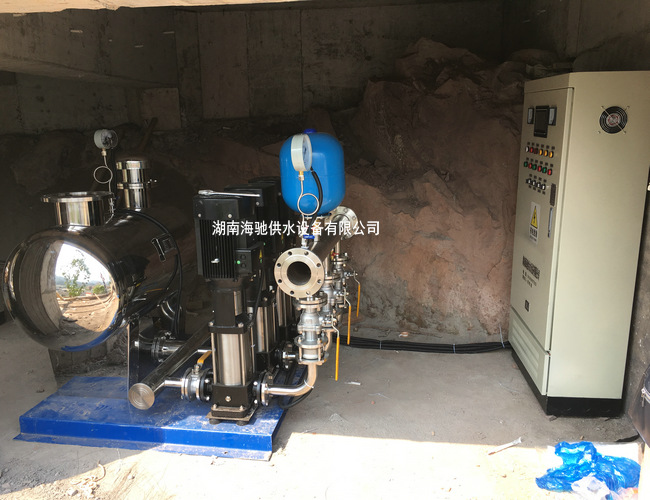

自来水增压装置组成说明：

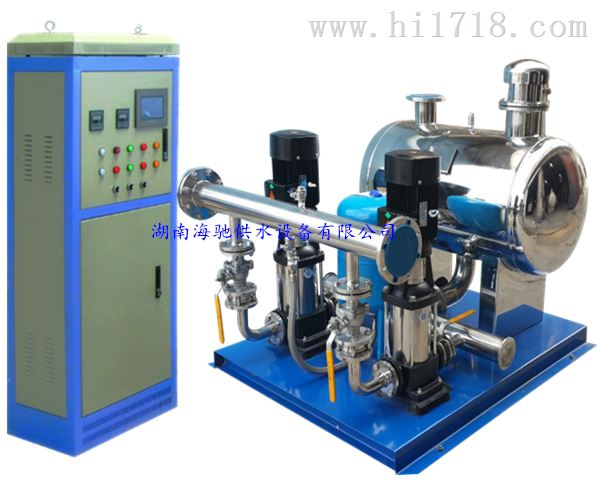

成套设备一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成，各部分说明如下：

a、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。

有2种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。

缓冲罐即可串接使用 ，也可并接使用(进出水为同一管道，作为分支与市政管路相接。

自来水增压装置主要技术参数及技术创新点

技术参数

流量范围 0—600 m3/h

压力范围 0—2.0MPa

控制水泵单台电机功率 ≤180KW

压力调节 ≤0.01MP

环境温度 0～+40℃

相对湿度 90%以下(电控部分)

电源 380V×(1+10%)50Hz+2Hz

海驰高效低噪音自来水增压装置功能介绍

数字化控制：内部运行程序在整个供水系统占主导位置，取代传统的继电器控制法，故障率大为降低。电器元器件(交流接触器)自保持功能，在变频启动与休眠不再通过外部控制交接吸—断—吸来达到控制水泵运转和停止。而是通过全数字化软件输出中止来启停变频泵。大大增加了电器元器件的寿命和降低控制柜内躁音。

一键式调压联动程序：海驰设计，用户只需设定好压力，按一下测试键即可完成对相关参数的设定，然后转换开关打到自动即可运转，复杂的事情交给海驰，简单的操作带给我们的客户

海驰自来水增压装置概述

直接利用市政管网的压力。一般适用于市政管网压力稍高的地区或水厂附近压力较高的范围内。缺点就是水量、水压不能保证。但是对于规模较小的管网这种供水方案的经济性能很好。不需要任何其他设备或措施。

自来水增压装置主要技术点—三项压力恒定措施。

第二项：压力快速提升技术。

技术点的起因：在用水高峰期，往往掉压是比较快的，而且在变频转工频过程中的延时和变频泵加速过程中的时间(一般5-10S)，这段过程中若不采取相应措施，必将会导致瞬时掉压现象。这会造成高峰用水时，高层断水。这在高峰期用水是不利的。

问题1：如何在切换泵的延时和变频泵加速过程中的时间保证出水压力的不下降?

问题2：如何保证在高峰用水流量不掉压的问题?

当市政服务压力从P2降至P1时，缓冲罐提供的大补偿水量与自来水增压装置缓冲罐总容积关系为：

V#=(1-P1/P2) V总=KV总

V#-供水高峰市政压力从P2降至P1期间水源罐给出的补偿水量(m3)

P1-市政供水高峰期低压力(压力)

P2-市政供水高峰期前的压力(压力)

V总-水源罐的总容积(m3)

例：供水高峰期，市政水源压力从20mH2O降至mH2O，则在该期间自来水增压装置水源罐给出的补偿水量为

V#=(1-15/30) V总=0.5V总(m3)，占总容积的50%。显然这是一种切实有效的动态补偿作用，如果所有用户的增压设备均具有这种补偿作用，则总体上对市政供水可起到一定削峰填谷的效果，高峰期间管网服务压力不至于下降得太低。

(4)自来水增压装置缓冲罐上配有控制仪表，当市政管网压力低于设定下限值时可自动停机(禁止运行)，防止过度抽吸市政水源及防止抽水运行。

自来水增压装置订货须知:

1、样本中对大流量未给出设备安装图和设备安装尺寸，用户需要时，本生产企业另行提供设备安装图和设备安装尺寸;

2、订货时，请用户按供水量和所需扬程及所需设备的主要功能选择产品型号、规格和配置或提供参数由本生产企业工程人员实地勘测后协助选型;

3、成套供应也可分件供应，但水池及进出水管路部分由客户自备自装;

4、用户参电控方式可自由选择主要功能，如有特殊要求可在订货时书面提出，无要求时按正常配置;

5、设备安装一般按生产企业样本中的形式，用户所需形式不同时，提供房屋平面图，本生产企业可按要求另行配置并提供设备安装图;

6、海驰生产企业若对产品进行另外的设计改进，恕不另行通知。

(2)自来水增压装置供水规模大于3000人时，设计水量应按建筑物内的大小时流量确定。计算水泵扬程应考虑利用市政给水管网Hmin，并以市政给水管网的大水压校核水泵的效率和超压情况。

应有下列控制功能：(1)水泵、水源、电压故障自检、报警和保护功能;(2)水泵自动切换，自动巡检功能;(3)无故障长时间运行功能;(4)自动变频功能、软启动功能;(5)网络服务功能;(6)Hmin停泵功能;(7)Lmin停泵功能;(8)真空抑制器动作功能。

供水方式具有以下几点优势：(1)可有效利用市政管网压力，达到节约能源之目的;(2)避免了水箱所必需的定期清洁、维护、水质检测等环节;(3)无需建水池、水箱，可大幅度节省基建投资并缩短施工工期;(4)设备占用空间缩小，二次污染受到控制。

自来水增压装置术语：

由水泵叠加市政供水管网水压，直接从市政供水管网中取水增压的供水方式。

管网叠压供水设备由防污隔断单元、变频加压单元、压力补偿单元、压力变送器、微机控制单元和管路系统等组成，并在市政供水管网允许的条件下，通过变频水泵运行或非运行时间均能自动、连续地向给水管网供水的设备。

海驰研发第四代自来水增压装置：

研发背景：该自来水增压装置是由新研发的供水专用PLC控制系统和两台以上水泵机组组成的高效节能加压供水设备，能够自动调节以满足用户的恒压变量供水要求。保持供水管网压力恒定的同时，整个供水系统始终保持高效节能的佳状态。供水方式有变频供水和压力供水两种，系统自动调节水泵的转速及运行水泵的台数，操作简单更兼备高度智能化控制系统，让科技真正的服务人类。
