自来水管网增压供水系统

自来水管网增压供水系统组成

    管道分质供水系统的由４大部分组成：优质饮用水设备、变频恒压供水设备、供水管网和管网水循环杀菌设备。

    1)优质饮用水设备

    优质饮用水设备是自来水深度净化处理的装置，应用于管道分质供水工程的制水设备应生产含有微量元素和矿物质的优质饮用水。目前，优质饮用水的生产工艺一般为：预处理系统＋膜过滤＋杀菌。根据原水水质状况，可选择微滤、超滤和纳滤技术生产优质饮用水，但当原水电导率较高时采用反渗透亦可获得含有一定量矿物质的优质饮用水。纳滤膜既能有效去除原水中的有害物质如有机物、重金属、细菌、病毒等　，又能部分脱盐、去硬度、适量保留原水中的部分矿物质、能耗又不高，因而不失为优质饮用水生产的佳膜技术。在小型和中型饮水处理系统中，可选用的预处理系统包括微絮凝过滤、砂滤或锰砂过滤、活性炭吸附、软化、精滤和ｐＨ控制等。

    需要注意的是，在管道分质供水工程中选用的净水设备应具有国家卫生部颁发的“净水产品卫生许可证”。为了保障人民群众的身体健康和规范市场，国家建设部和卫生部曾于１９９６年７月联合发布第５３号令《生活饮用水卫生监督管理办法》，该办法规定任何单位和个人不得生产、销售、使用无卫生许可证的水质处理器。

2)变频恒压供水设备

    传统的供水模式采用屋顶水箱和水泵联合供水，水质容易受到二次污染，供水不安全。在分质供水工程中采用全自动恒压变频供水装置直接提升供水，卫生、安全、可靠，用户随时都能饮用新鲜水，避免了二次污染，且设备占地小、性能稳定、能耗低。

    3)分质供水管网

    分质供水管网的设计、施工及管材对管网末梢出水达到饮用净水水质标准尤为重要。分质供水管网为系统调试和管网维护提供了必要的条件。分质供水管网的设计不同于普通自来水管网的设计，其是：分质供水管网要使净水循环流畅，尽可能不存在死角。循环流畅的意义在于管网中未被用户使用的水必须能够及时流动和经过管网消毒系统回流至净水水箱，而不是在某段管道中长时间停留，否则极易造成管网二次污染、滋生细菌。

    4)管网水循环消毒设备

    管道分质供水必须做到“打开龙头即能生饮”。除了要做到优质饮用水设备出口水质达标外，确保饮用净水在经过管网长距离输送后到用户用水点仍然能随时生饮是分质供水工程的难点之一。为此，有必要在管网上设置管网水定时循环消毒装置。此管网消毒装置不仅要有很强的瞬间杀菌能力，而且要有持续杀菌作用，这样才能确保管网水的卫生安全，有效防止二次污染。

2.管道分质供水系统设计

    1)水量的确定

    管道分质供水工程用水量的确定尚无相关标准资料。笔者认为，分质供水中人均用水量的确定应立足长远，综合考虑饮用、烧汤、做饭、洗瓜果的需要，并根据不同的小区定位和消费群体加以调整，一般取４～６Ｌ／人·ｄ　比较合适。

    2)供水管网的设计

    分质供水管网采用下行上给的供水方式。３幢高层的分质供水管网共分为两个区域进行供水，低区为１～１４层，高区为１５～３１层。高、低区管网分别设置，相互独立且互不干扰，由两套完全独立的恒压变频装置进行供水。所有立管均设置在管道井内，每个管道井内的供水立管在每个层面负责３户居民的分质供水；由于管道井至用户的距离较长，而供水支管过长易造成二次污染，为了确保管网末梢出水水质，所有供水支管都有循环管路，即采用全额循环回水管网形式。为了确保高峰用水量并保证管网内未用完的净水完全及时回流，管网流量按高日、大时流量设计，回水管网管径比给水管网管径小以便获得较高的流速。如果将回水再经过优质饮用水设备处理，则一方面造成水的浪费，一方面无形中增加了不必要的运行费用。考虑到管道内水长时间滞留后的主要问题是微生物污染，因而将回水直接回流到净水水箱，再经管网循环杀菌器循环处理即可。

    管网水定时循环杀菌为全自动运行。同时，为配合管网的调试和今后的维护工作，管网设计应保证系统在投入运行一定时间后管网能够清洗、放空。在每个立管和支管上均设有电动阀和旁通手动调节阀门，在立管的顶部设置排气阀，有的立管部位设置减压阀。所有立管均安装有伸缩节，所有横管以一定的坡度坡向低处并设置排空阀。所有阀门均为不锈钢材质。为保证管网末梢的水压，除了供水装置出口水压满足要求外，在几个有代表性的远点安装有压力表以便检测管网末梢水压。高层供水的管网特别是立管　水压较高，为了保证供水安全，同时尽量节约投资，立管采用强度高的钢塑复合管，支管采用ＰＰＲ管。

3）管网水循环杀菌方式

    由于不能保证管网内的所有净水在同一时间用掉，必然有一部分净水在管网内要停留一定甚至相当长的时间，因而除了制水设备本身的杀菌外，定时对管网内的水进行循环和杀菌是完全必要的。

    应用于管道分质供水管网循环杀菌技术的基本要求是：瞬间杀菌能力强、有一定的持续杀菌能力、不影响水立即饮用时的口感、操作简单、维护方便。传统的消毒方法有：加氯消毒、紫外消毒和臭氧消毒。加氯氯气、二氧化氯　消毒广泛使用在自来水厂的水处理工艺中，虽然具有持续杀菌能力，但严重的漂白粉气味使得用户难以接受，而且实地操作不安全。紫外消毒虽具有瞬间杀菌效果，但无持续杀菌能力。臭氧的氧化性强，在管道内可能会与净水中的微量元素和矿物质发生化学反应，生成沉淀或胶体物质；同时，管道分质供水不同于桶装水，刚刚消毒过的水也可能会马上被饮用，而刚刚加进去的臭氧会影响水的口感，使人生厌，因此臭氧杀菌亦有一定的局限性。

    同济大学研制的电场水处理器微电解杀菌器　利用研制的特殊金属电极，使流经水处理器的水在微弱的电场中产生大量具有极强和广谱杀生能力的活性中间物质如羟基自由基、初生态Ｏ和Ｈ２Ｏ２等活性氧　，并在电场、催化和氧化等协同作用下杀灭水中的病毒、细菌，其单程杀菌效果＞９９．９９％，属于纯物理方式的杀菌方法，杀菌过程不添加任何化学物质，占地小、使用方便、安全且没有任何副作用。杀菌过程中不改变水的化学及物理性能，处理后的水还具有很强的持续杀菌能力，是管道分质供水系统管网循环杀菌的理想产品。该工程分两个区各采用一套１ｍ３／ｈ的微电解杀菌器。管网水每天定时自动循环两次。循环时间避开高峰用水时间，选择凌晨４点和每天下午１点循环开始进行。

    管道分质供水作为一项适应我国国情的、改善我国城市居民饮水水质的可行方式已经为各级政府和市场所广泛接受，同时也成为提升生活小区品位的一个亮点，但作为一个新的事物，目前还缺乏相应的设计标准和管理规范。可喜的是建设部已着手组织编写相应的设计规范，政府部门如上海市水务局和住宅发展局已经对实施管道分质供水的单位实行“资质证书”管理制度，卫生防疫部门对管道分质供水系统竣工后的验收和抽检也已加大了管理力度。

自来水管网增压供水系统运行工作原理:

　　自来水管网增压供水系统选用气压式供水。运用密封罐体，运用罐内高压气水压力抵达供水目的。具体作业次第是由水泵将水通过逆止阀压入罐体，使罐内气体遭到紧缩，压力逐渐增大。当压力抵达指定上电接点压力表通过控制柜使泵机自动接连。设备中的水压高于外界管网压力，自动送水至供水管网。当罐体内水位下降，变频恒压供水罐内气体膨涨压力减小到指定的下限方位时，电接点压力表通过控制柜使水泵重新启动。如此重复，使设备不断供水。当罐内气体缺少时，补气阀可自动补气。

利用气压水罐所设定的P1、P2、Ps1、Ps2运行压力,控制水泵运行工况,达到增压和稳压的功能,P1为不利点所需压力(MPa),P2为泵启动压力(MPa),Ps1为稳压泵启动压力(MPa),Ps2为稳压泵停泵压力(MPa)

自来水管网增压供水系统优点:

1.不需要建设水塔，就能实现供水。

2.投资资源量相对于其他同等设备少。

3.相对于同等设备产品自来水管网增压供水系统占地会小很多。

4.方便布置，布置灵活

5.建设完毕效果，快速投产快。

6。工期快，性价比高，效果好。

自来水管网增压供水系统运行步骤:

二次供水是一种在原有管网水压力底子上再次加压的变频供水装备，该装备是一种环保节能供水装备，它是一种能直接与自来水管网毗连，可解决自来水因为管网压力限定不能满意用户用水的问题，对自来水管网不会发生任何反作用的二次给水装备，在市政管网压力的底子上直接叠压无负压供水，节省动力，而且装备采纳了全主动智能叠压调配技能，欠压调配技能，全封锁带压稳流抵偿技能、无净化、占地量小、安置快速、运转靠得住、保护便利等诸多长处。自来水管网增压供水系统并且出水压力颠簸小，而且不影响相邻管网的压力。

自来水管网增压供水系统，可遍及合用于修建上各类情势的供水，该装备技能先辈，操持公道，水源合用范畴广，可用于地上或公开贮池塘、深井等水源。可把持于水管网的直接增压，具备极大的节能，卫生，迷信的综合效益。

采纳主动化水平高，零件按必要设定横压值，由PID调理器与可编程节制器指令变频调速；设多台水泵，逐台软策划，切换切确，水压不乱，运转靠得住，削减了电网打击，耽误了电器与板滞的寿命，因为泵组在高效工况下进行，节能结果明显。

自来水管网增压供水系统选型依据:

选择一套自来水管网增压供水系统的基本依据是设计的供水流量和供水压力（水的扬程）,另外还需考虑到用途的流量变化类型。

连续型：一天内很少有流量为零的时候,或本身管网的正常泄漏就保持有一定的流量，例如,大型宾馆,饭店工矿企业的加压系统等。

间歇型：用水低谷时间较长且流量很小或为零,例,小型办公楼、写字楼、商住楼、各类住宅，及生产用水等同时还应考虑在供水的某一段时间内流量的变化，以及不同季节流量的变化：不同地区用水的不同等多方面的因素。

消防供水设备以及喷淋供水设备一般应选择气压式给水设备。因其长期处于系统保压状态，无流量的变化。气压式给水设备可以应付一般的管内的泄漏。并增加一台小流量的副泵，平时就无需启动主泵,节省能源。

自来水管网增压供水系统适用范围:

1.适用于任何自来水压力不足的地区的加压供水。

2.新建的住宅小区或办公楼等生活用水。

3.低层自来水压力不能满足要求的消防用水。

4.改造原有的气压供水设备。

5.必须建水池的，可以采用无负压的设备与水池共用的供水方式，进一步节能。

6.自来水厂的大型供水中间加压泵站。

7.工矿企业的生产、生活用水等。

8.各种循环水系统。

9.尤其适应于对水质要求特别严格的供水场合。

自来水管网增压供水系统安装使用:

1、本设备安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为-10℃－40℃。在室外应设防雨，防雷等设施。

2、为方便设备安装、保养、设备四周应留70cm空间，人孔处应保留1.5m空间，四周地面应设排水沟。

3、选定场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。待基座完全固化后，再吊装罐体并放稳，随后安装附件，接通电源。

4、在试车前，应先关闭供水阀，检查各密封阀情况，不允许有泄露现象，开车后，应注意机泵转向。当压力表指针到上，机泵自动停止。打开供水阀，即可正常供水、如需定时供水，可把选择开关扳到手动位置。

5、本设备泵机组应经常检查。离心泵和止回阀如发现漏水现象，应及时紧固法兰螺丝或更换石棉根，检查机泵底脚螺栓不能松动，以防损坏机器。

6、电器自动控制系统，应防水、防尘、经常检查线路绝缘情况，连接螺栓是否松动和保险丝完好等情况。压力表外部好用透明材料包裹，以防损坏。

7、罐体如发现漆皮脱落，应及时涂漆保养，以延长使用寿命。

自来水管网增压供水系统功能特点:

(1) 性能可靠。

采用技术成熟的轻型立式多级离心泵，并配备了备用泵，增压系统确保万无一失。

(2)紧凑美观。

采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。

(3)清洁卫生。

不锈钢增压泵和卫生级不锈钢管阀配合使用，流道光滑，不易藏污纳垢，不生锈，运行效率高，对水质二次污染甚微。

(4)自动恒压。

全自动运行，进口变频技术和新PID系统结合，确保各个用水阶段管网压力趋于恒定。

(5)节能显著。

新高效增压泵和PID控制系统结合，至少比传统气压供水节能30%-60%不等。

(6)多种供水模式。

内置多套市面主流的供水模式，无论是工业还是建筑增压都适用，需要时，一键切换供水模式满足不同用水需求。

(7)调试简便。

中文液晶汉显，无需人员和借助工具即可通过软件菜单自由设定用户参数。

(8)缺水保护。

无论设备的进水接自来水还是水池(水箱)，本设备有可靠的缺水保护装置确保防止无水运行损坏增压泵，恢复供水后，系统自动恢复运行。

(9)互换性强。

无论是阀门还是管件，我们采用的都是国标件，方便日后对供水设备的维护中零配件互换。

什么是 自来水管网增压供水系统?

自来水管网增压供水系统是指供水行业的经营者通过实地勘测、试验、研发的一种解决居民用水问题的设备。它是在国家市政管网或者居民自用供水设备的基础上实现二次供水，以满足广大用户的用水需求。

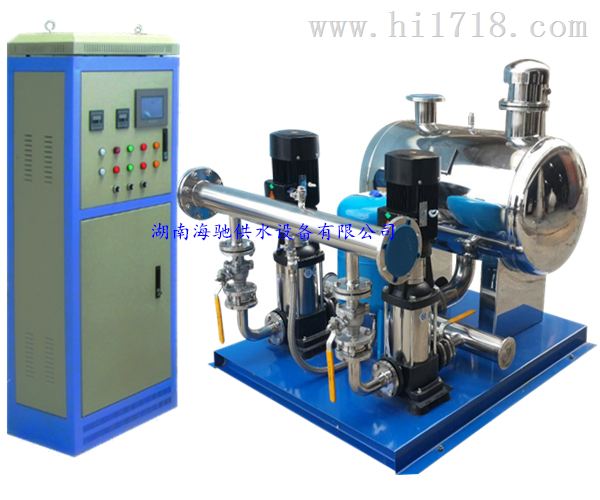

自来水管网增压供水系统主要是由气压罐、水泵和控制系统等部件组成的。自来水管网增压供水系统投资少、占地面积少、灵活、便捷。适合于各大高层居民用户、城市广场、校区别墅、学校医院等。自来水管网增压供水系统采用自动运转、节能与自来水自动并网，停电后仍然可以实施供水。
