生活加压变频泵

生活加压变频泵的四种主流节能技术

众所周知，在离心式水泵的构造中，决定水量大小和扬程高低的一个重要部件就是叶轮。其工作原理是高速旋转的叶轮带动其内部的液体旋转，从而产生离心力。我们在初中物理课上就学过，决定离心力大小的一个重要因素是旋转半径，从这我们就可以看出，一旦一个离心泵的叶轮被切割，也就是将叶轮的直径变小，那么该叶轮的内部的液体的离心力肯定会变小，其后果只能是造成水泵的流量、扬程等参数下降，可能对安全生产造成隐患。

变频节能技术
变频的主要工作原理是依靠变频改变水泵驱动电机的频率，降低电机的转速来实现节能的效果，其主要应用的范围是：①该电机的负荷随生产工况的需要呈现周期性的变化，在这种工况下，当生产负荷降低时，该电机的负荷也随之降低，运用变频技术就可以使该电机在此时的转速降低，从而达到节能效果，但若是在运行工况比较平稳的系统中，变频技术的节能率会明显下降。②适应于某些循环水系统因设计参数富余量较大的水泵，即所谓的“大马拉小车”时，才有一定的效果，在这种工况下，依靠变频改变泵电机的频率，降低泵的转速，调整水泵Q、H值工况点，使水泵的实际流量值低于水泵的额定流量值，以此来达到节能的目的。

离心泵是以水力特性条件下的比转速作为相似准则进行设计的，每一种泵的流道水力模型的几何尺寸必须与它的设计参数Q(流量)、H(扬程)、r/min(转速)一一对应才能产生水泵的终效率。因此，泵叶轮水力模型及几何尺寸不可能随转速改变而相应改变，所以变频调速使泵的额定转速降低，随之泵的输出流量减小，泵的扬程降低，泵实际效率降低，并远低于该泵原效率值。
当工业循环水系统选用的循环水泵的性能参数Q、H值富余量不大时，如果采用变频调速将泵的实际参数Q、H值变小，可能会造成水泵流量减小值过大，系统冷却水量不足，造成冷却水系统水温升高。

三元流技术
三元流技术就是把叶轮内部的三元立体空间无限地分割，通过对叶轮流道内各工作点的分析，建立起完整、真实的叶轮内流动的数学模型。
通过这一方法，对叶轮流道分析可以做得准确，反映流体的流场、压力分布也接近实际。叶轮出口为射流和尾迹(漩涡)的流动特征，在设计计算中得以体现。因此，设计的叶轮也就能更好地满足工况要求，效率显着提高。但是，如果单纯的将普通水泵的叶轮更换为三元流叶轮，其节能效果可能不能达到预期，因为在泵壳及其他部件都已经定型的情况下，单独的三元流叶轮不能改变整个水泵内部所有的过流部件的水阻力和水损失。

节能专用水泵
节能专用水泵专为各类型循环水系统量身定做，其综合利用各项技术，将虹吸原理、三元流技术及技术完美的结合在一起，并将节能专用水泵从设计、开模、铸造、加工全过程把关控制，使其设计合理、开模符合设计要求，再应用先进的铸造工艺，减少铸造误差，终通过精心加工、打磨，使终的产品与设计理念相吻合，达到状态。
流体在节能专用水泵内部循环时，可呈现相对规则的流动状态，减小进口冲击、出口尾迹脱流等损失，极大的避免了紊流的出现，减少了普通泵单通道水力模型设计中流体的撞击和脱流，并且避免水在叶片之间形成回流，使水在叶轮间的流动更接近设计状态，提高了水泵流量，减少了无用功，，降低了能耗，提高了水泵效率。运用这种技术的水泵可以在流量不发生任何改变的情况下使水泵的有效轴功率显着减小，而且完全满足工业系统满负荷运行工况，不会使冷却水系统的水温升高，具有高效率，不改变系统的运行参数，对正常的生产工作没有任何影响。

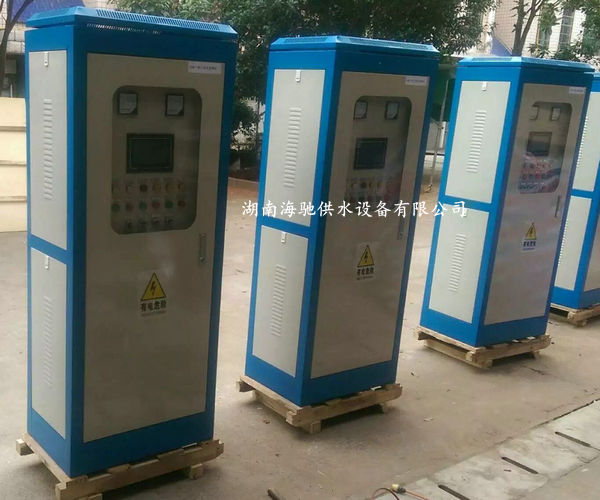

生活加压变频泵变频控制系统
每套成品控制系统都经过了严格的设计及安装布局

对于每个变频控制系统，设计是整个系统重点，能体现产品质量关键环节。对于变频控制系统，电气设计工程师应在如下设计方面入手。 1、变频控制系统的原理图设计
2、电路主路设计。
3、电路控制回路设计。（包括常规控制电路）。
4、PLC控制接口电路。
5、变频器联网等。
6、变频控制柜的工艺设计。（包括电气工艺设计）。
7、柜体板金工艺设计。
8、抗设计。
9、防尘及防潮设计。

生活加压变频泵概述 ：

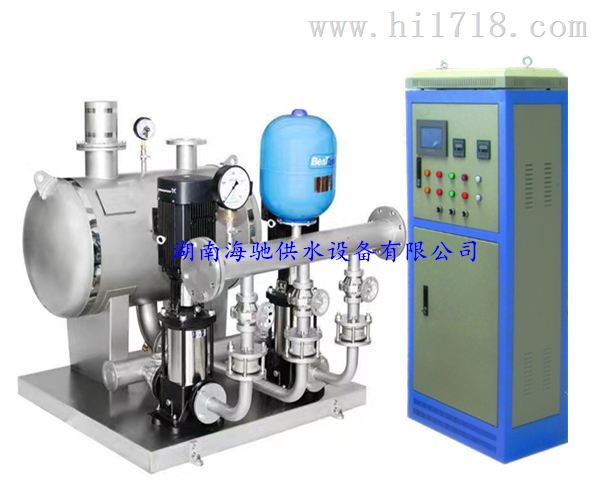

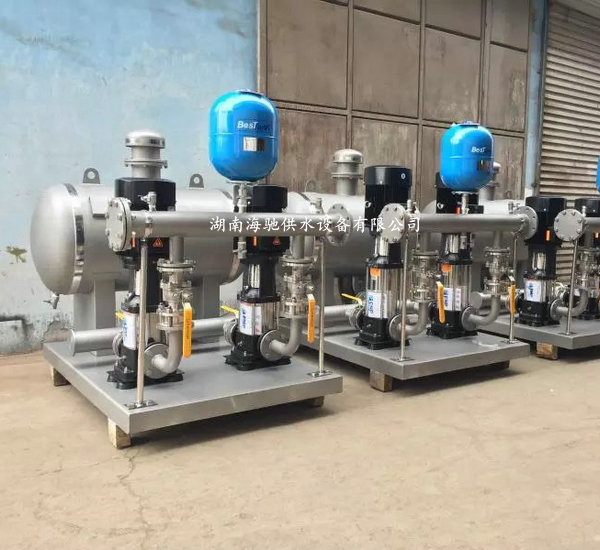

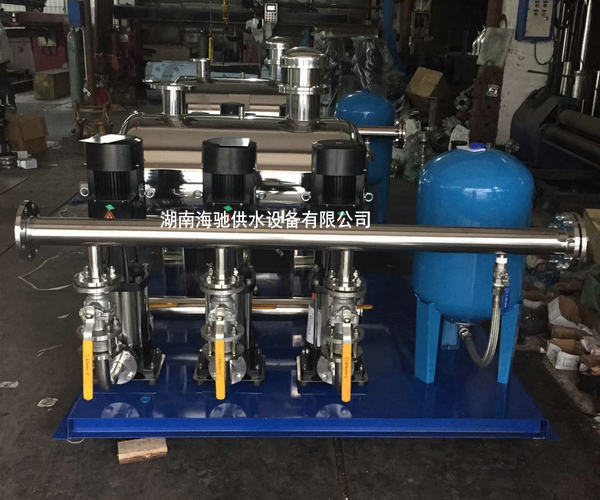

生活加压变频泵是一种既节能又环保的供水设备，它是利用自来水供水管网满足服务压力后多余的压力，直接从管网或水箱（）叠加增压供水，既能更好地保护放水点沿线的用户的水量水压不受影响，又节约压力能源保证了向“三高一远”（7层以上的小高层、高层、地势高于7层的建筑，远离水厂和管网增压站的）的用户供水，并且还具有全封闭、无污染、占地面积小、安装快捷、运行可靠、维护方便等优点。

生活加压变频泵选型说明

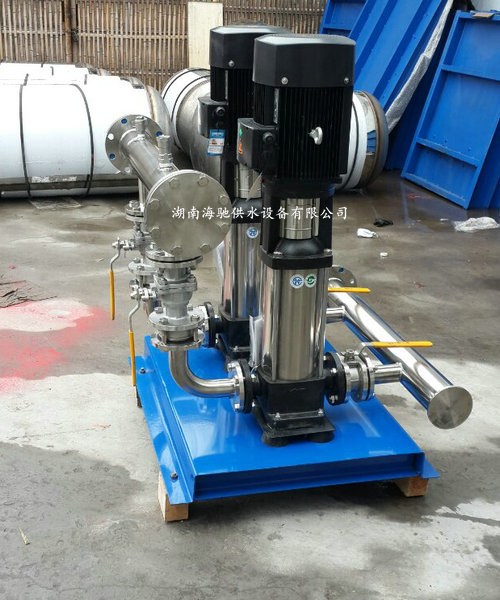

生活加压变频泵主要由变频控制柜、压力传感器、水泵等组成。变频控制柜由断路器、变频器、接触器、中间继电器、PLC等组成。

1. 供水系统选用原则

 (1)蓄水池容量应大于每小时供水量。

 (2)水泵扬程应大于实际供水高度。

 (3)水泵流量总和应大于实际供水量。

 (4)变频控制柜选型：

用户可根据供水量和供水高度确定水泵型号及台数，然后对控制柜进行选型。

生活加压变频泵趋势：

一种新型的供水设备，由水泵机组控制设备、增压稳压设备三大部分组成。供水能力由水泵机组决定，系统的协调运行由控制系统控制，增压稳压设备主要用途是贮能保压，应付少量供水以及正常的管道泄漏，同时也是实行自动控制不可缺少的一部分。大量用水时，管网压力下降，水泵自动启动供水。当市政管网停水时，水泵机组11仍可工作，直到流量调节器5中的压力下降至电接点6所设定的下限压力后自动停机，来水后自动开机。停电时，水泵机组停止工作，自来水可通过连通管路进入用户管网，来电时机组自动开机恢复正常供水。

生活加压变频泵的执行标准

1)、生活加压变频泵产品标准

《微机控制变频调速给水设备》JG/T 3009-93

《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219–1998

《液体泵 带频率转换器的泵设备 保证和兼容性试验 》EN12483-1999

2)、生活加压变频泵工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《建筑给水排水设计规范》 GB 50015-2003

生活加压变频泵连续负载能力：

150% In，每10分钟允许1分钟串行通讯能力：标准的RS—485接口可使变频器方便地与计算机连接。保护特性：过流保护、I2t、过压保护、欠压保护、过热保护、短路保护、接地保护、欠压缓冲、电机欠过载保护、堵转保护、串行通讯故障保护、AI信号丢失保护等。外型结构紧凑，安装方便。产品经过多种电气安全规范，符合GE、UL及质量体系ISO9001和ISO4001等。变频器独特的直接转矩控制（DTC）功能是目前的电机控制方式，它可以对所有交流电机的变量进行直接控制，无需速度反馈就可以实现电机速度和转矩的控制。ACS600变频器内置PID、PFC、预磁通等八种应用宏，只需选择需要的应用宏，相应的所有参数都自动设置，输入输出端子也将自动配置，这些预设的应用宏配置大大节约了调试时间，减少出错。

生活加压变频泵节能方案

生活加压变频泵节能方案一，在供水系统中，基本的控制对象是流量，供水系统的基本任务就是要满足用户对流量的需求。目前，常见的流量控制方式有阀门控制和转速控制两种。

1.       生活加压变频泵的阀门控制

即通过调节阀门开度来控制流量。此时，供水系统的管道阻力将随阀门开度的改变而改变，而扬程特性保持不变。在供水系统设计时，其水泵扬程及供水流量都是以满足用户的可能需求而选定的，且留有一定余量。而实际应用当中，系统在大部分时间里都是非满负荷运行的，这就必须要减小阀门开度，调整供水流量。这样，管道阻力随之增大，从而产生大量的截流损失。这种控制方式不仅会浪费许多电机输出功率，而且因为管阻特性的改变，整个系统的供水效率也会大为降低。

生活加压变频泵的节能方案二，如上所述，流量是供水系统的基本控制对象，供水流量需要随时满足用水流量。在供水系统中，管道中的水压能够充分反映供水能力与用水需求之间的关系：

若 供水流量>用水流量 → 管道水压上升↑

若 供水流量<用水流量 → 管道水压下降↓

若 供水流量=用水流量 → 管道水压不变

生活加压变频泵市场需求

* 当需求量减少了，1号泵的速度降到了设定的下限以下(可以定义成频率限制)，PFC调节器自动停止辅泵。PFC调节器同时增加1号泵的转速，以弥补因辅泵停止后的输出减少。

* 互锁主要功能(如果使用了)能够辨识出未激活(不使用)的电机，从而PFC调节器跳过这台电机，调用下一台可使用的电机。

* 自动切换主要功能(需要使用并且对应地使用开关和接触器)能够使各台泵均摊负载时间。自动切换主要功能能周期性地调整各台电机调用的位置---例如调速电机成为后被调用的辅助电机，而台辅助电机成为调速电机。

* 循环软启主要功能使得ACS510能作为一台软启动器加变频器联合工作。

生活加压变频泵变频方式:

(1)当市政管网高压时，设备处于停机状态，市政水源过缓冲罐、旁通管路直接向用户管网供水。

(2)当市政管网欠压时，自动启动，在原不水压基础上变频调速增压(恒压)供水，由于是按“差多少，补多少”的原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的缓冲罐相当一段管路，新鲜卫生的自来水不断流过水源罐，不会遭受外界污染。

(3) 运行中，缓冲罐部分容积为压缩空气(其压力与市政水压相同)，因而贮存了一定压力势能，靠此贮能可大大减缓各种冲击对市政水源的影响，同时对市政供水具有动态的削峰补偿用途。当市政服务压力从P2降至P1时，生活加压变频泵缓冲罐提供的补偿水量与缓冲罐总容积关系为：

生活加压变频泵维护运行注意以下事项

1、要留有阀柄旋转的位置。

2、不能用作节流。

3、带传动机构的球阀应直立设备安装。

生活加压变频泵供水方式还可以分成下述两种形式：

A，供水管道-→地下调节水池-→水泵-→用户。

根据用户用水端压力变化由压力传感器启动供水水泵，进行供水。

B、 供水管道-→地下调节水池-→水泵-→高位调节水池-→用户。

生活加压变频泵技术创新点：
1、生活加压变频泵是将自来水管道供水系统中使用的水箱和水泵等联为一体，使水泵、控制柜、无负压装置等设备置于水箱中，通过水箱隔板使设备与水箱中的水隔离。由于水泵放置在水箱内(使用专用低噪音屏蔽泵)大大减少了设备的噪音。

2、生活加压变频泵变频泵进水口与无负压装置和无负压时水装置连接。压力充足时，无负压装置自动开启，直接由市政管网供水，经过加压泵实现叠加增压给用户供水。当无负城市装置探测到市政管网压力下降时，无负压进水装置立即启动，无负压装置关闭。此时用户管道直接由加压泵从水箱内抽水补压，确保用户管道的压力充足。

3、生活加压变频泵水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力，此措施一可以避开高峰用水，起调峰用途，二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护用途。
