点频功率信号发生器HWY4-ZN1180M

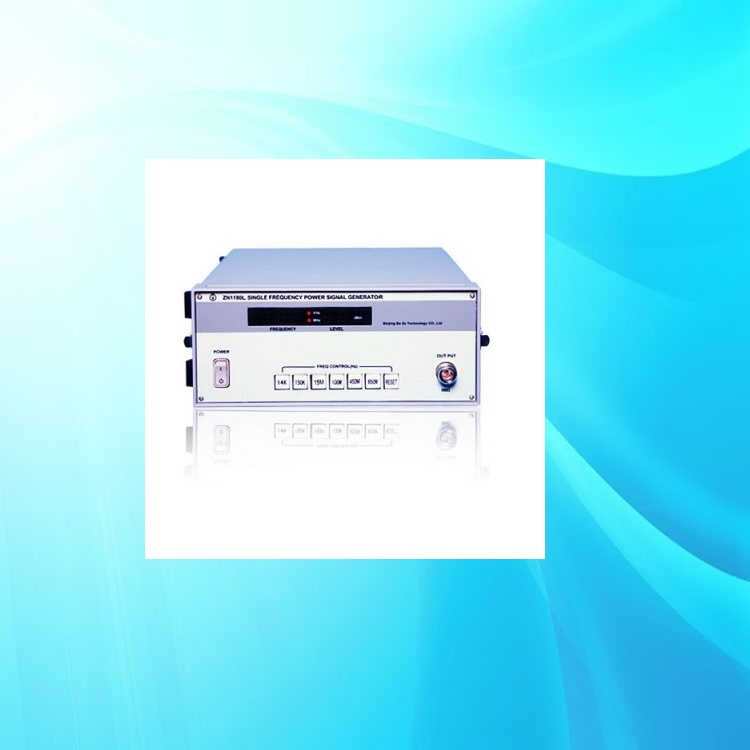

点频功率信号发生器 型号:HWY4-ZN1180M库号：M377898  HWY4-ZN1180(M)点频功率信号源
HWY4-ZN1180 (M)点频功率信号源是一台由14kHz、100kHz、200kHz、450MHz、950MHz、6GHz共六个点的振荡源与功率放大器组成的功率信号源。它与配套天线一同使用可组成发射机，在规定的距离内可产生大于或等于100dB（0dB=1?V）的电磁场。它适用于工厂、国防、科研单位进行科学研究和对高性能的屏蔽场所的屏蔽效能检测。特别适合计算机房屏蔽度的测试和检测。
1. 工作特性：
1.1 本仪器能在下列环境下连续工作8小时：
温 度：0oC ~ 40 o；
相对湿度：40 o（20 ~ 90）%RH；
大气压强：86 ~ 106KPa。
1.2 频率准确度：
14 kHz ±1%
100 kHz ±1%
200 kHz ±1%
450MHz ±1%
950MHz ±1%
6GHz ±1%
1.3 频率稳定度：
14 kHz 3×10-6
100 kHz 3×10-6
200 kHz 3×10-6
450MHz 3×10-6
950MHz 3×10-6
6GHz 3×10-8
1.4 输出幅度：
14kHz、100kHz、200kHz、450MHz、950MHz大于28dBm
6GHz 大于25dBm
1.5 天线接收场强应符合下表条件：
频 率
天线距离(cm)
场 强(dBμV/m)
14kHz
60
≥100
100kHz
60
≥100
200kHz
60
≥100
450MHz
200
≥100
950MHz
200
≥100
6GHz
200
≥100
*0dBm=107dBμV
1.6 输出阻抗：50Ω±5％
1.7 交流工作电压：90～242VAC
1.8 消耗功率：约60W
1.9 主机外形尺寸：400×245×100 (mm)
1.10 重量：约6.5公斤
1.11 主机包装箱尺寸：450×310×150（mm）
2. 附件
2.1 14kHz、100kHz、200kHz环形天线一对（发射、接收）；
2.2 450MHz偶极子天线振子两对（加接在950MHz天线上）；
2.3 950MHz偶极子天线一对（发射、接收）；
2.4 6GHz喇叭天线一对（发射、接收）；
2.5 N-J5 ~ N-J5五米电缆线两根；
2.6 N-J5 ~ N-J5两米微波低损耗电缆两根；
2.7 三角架两付；
2.8 电源线一根；
2.9 保险管两只（在主机电源插座上）；
2.10 五米盒尺一个；
2.11包装箱尺寸：660×530×240（mm）
*450MHz振子在950MHz天线杆里面。
3. 电原理方框图：（见附图）
4. 仪器的使用方法：
HWY4-ZN1180(M)点频功率源频率为14kHz、100kHz、200kHz、450MHz、950MHz和6GHz六个点。频率与输出幅度由数字直接显示。
操作如下：
１、接通电源前将所测频率的发射天线接到插座上，轻按相关的按键即可测量该点频率的场强值。
２、更换频率前，请先轻按复位键，再连接相应的天线进行测量。完毕请按复位键。
３、在本仪器工作中，输出端严禁开路。
HWY4-ZN1180 (M)主机装箱单
1、HWY4-ZN1180 (M)主机 一台
2、电源线 一根
3、保险管（在主机电源插座上） 两只
4、HWY4-ZN1180(M)使用说明书 一份
