- 品牌/商标：九州空间
- 企业类型：制造商
- 新旧程度：全新
- 原产地：北京
- 黑白电视信号发生器：电视标准：PAL－D制
- 彩色／黑白电视信号发生器：彩色负载波：4.±20Hz
- 彩色电视信号发生器：射频信号输出
彩色／黑白电视信号发生器说明书

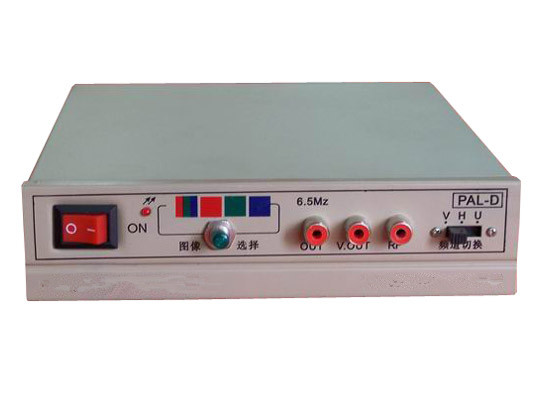

JZ-2007型电脑存储型彩色／黑白电视信号发生器，系采用专用的集成电路等高新技术器件组成，能产生8种理想图形，图形十分稳定，彩色相位误差小于±3°,不受温度和电压的影响，用途非常广泛，适合设计、生产、维修彩色／黑白电视机，追踪故障和调校各级线路之用。
技术指标
1、电视标准：PAL－D制
2、行频：15625±1％
3、场频：50Hz
4、彩色负载波：4.±20Hz
5、射频信号输出: 大于5米，U、H、V 三个频段，各一个频道。（VH段：185MHz VL段：77MHz）
6、伴音：6.5 MHz
7、视频输出≥1Vp-p负极性75Ω负载，输出为八种图像信号：a、八级竖彩条；b、红场；c、绿场；d、蓝场；e、白场；f、黑场；g、四彩 h、中心十字线
8、电源：220V ±20％ 功耗＜5W
9、本机为袖珍型,外形尺寸：4 X 16.5 X 18(cm) 铁机箱 重量约 1Kg
使用方法
1、 高频发射：在RF插口，插入随机所带的尾垂天线，打开电源，选择适当的频段即可在电视机相应频段中，收到本机所发出的图像信号，根据需要选择所需的测试图形。
2、 视频信号输出：在V.OUT插口插入随机所带的视频输出线，即可得到本机所发出的视频信号。
3、 伴音输出：在6.5MHz的OUT插口上插入随机所带的输出线，即可得到6.5MHz的伴音输出。
4、 图像的选择：按动图像选择键，即可得到8幅不同的图像。
