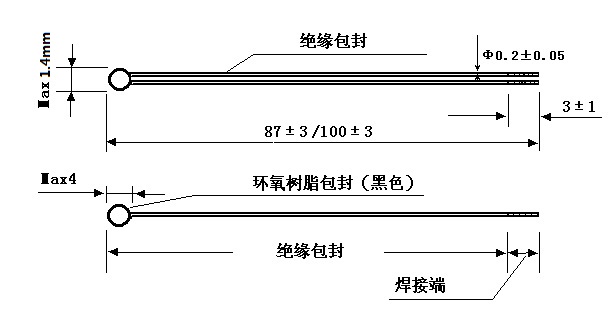

外形尺寸
电气性能
项目 | 号 | 测试条件 | 单位 | 性能要求 | |
4.1 |
25℃的功率 电阻值 |
R25 | Ta=25±0.05℃, 测试功率≤0.05mw 流动液体中测试 |
KΩ |
50±0.5% |
4.2 |
37℃的功率 电阻值 |
R37 | Ta=37±0.01℃, 测试功率≤0.05mw 流动液体中测试 |
KΩ |
每档位中心值±0.050% |
4.3 | B1 值 |
B25/50 | B=[(Ta×Tb)/(Tb-Ta)]× ln(Ra/Rb) |
K | 3950±0.5% |
4.4 | B2 值 |
B34/42 | B=[(Ta×Tb)/(Tb-Ta)]× ln(Ra/Rb) |
K | 3949±0.5% |
4.5 | 耗散系数 | δ | Tb=50℃±0.1℃ | mW/℃ | 静止空气中≥0.7 |
4.6 | 时间常数 | τ | Tb=50℃±0.1℃ | sec | 静止空气中≤2.8 |
4.7 | 缘电阻 | / | 100DC,1min | MΩ | ≥100 |
4.8 | 室温下功耗 电阻值漂移率 |
/ | Ta=25±0.05℃, 时间：365 天 | %/年 | ≤0.1 |
4.9 | 工作温度范围 | / | / | ℃ | -40~ 100 |
4.10 | 阻温特性 | / | / | / | 见附表 1 |
档位：20 R37=30.218KΩ :±0.050% B34/42=3949K :±0.5% (P233-22)
温度(℃) | 电阻(KΩ) | 电阻(%) | 温度(℃) | ||||
小值 | 中心值 | 值 | △R | -△R | △T | -△T | |
34 | 34.155 | 34.193 | 34.231 | 0.111 | -0.111 | 0.026 | -0.026 |
35 | 32.777 | 32.807 | 32.837 | 0.090 | -0.090 | 0.021 | -0.021 |
36 | 31.462 | 31.484 | 31.506 | 0.070 | -0.070 | 0.017 | -0.017 |
37 | 30.203 | 30.218 | 30.233 | 0.049 | -0.049 | 0.012 | -0.012 |
38 | 28.987 | 29.008 | 29.028 | 0.070 | -0.070 | 0.017 | -0.017 |
39 | 27.825 | 27.850 | 27.876 | 0.090 | -0.090 | 0.022 | -0.022 |
40 | 26.714 | 26.743 | 26.773 | 0.110 | -0.110 | 0.027 | -0.027 |
41 | 25.651 | 25.685 | 25.718 | 0.130 | -0.130 | 0.032 | -0.032 |
42 | 24.635 | 24.672 | 24.710 | 0.151 | -0.150 | 0.037 | -0.037 |
