GPS同步时钟

GPS同步时钟（北斗卫星同步时钟,GPS网络授时,NTP时间服务器）是上海锐呈电气有限公司开发研制的应用GPS北斗技术授时的标准时间显示和发送的装置，该装置以GPS北斗时间信号为时间基准，可以同时跟踪24颗卫星，授时达20nS。

GPS同步时钟产品采用表面贴装技术生产，以高速芯片进行控制，具有高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点，适合无人值守。

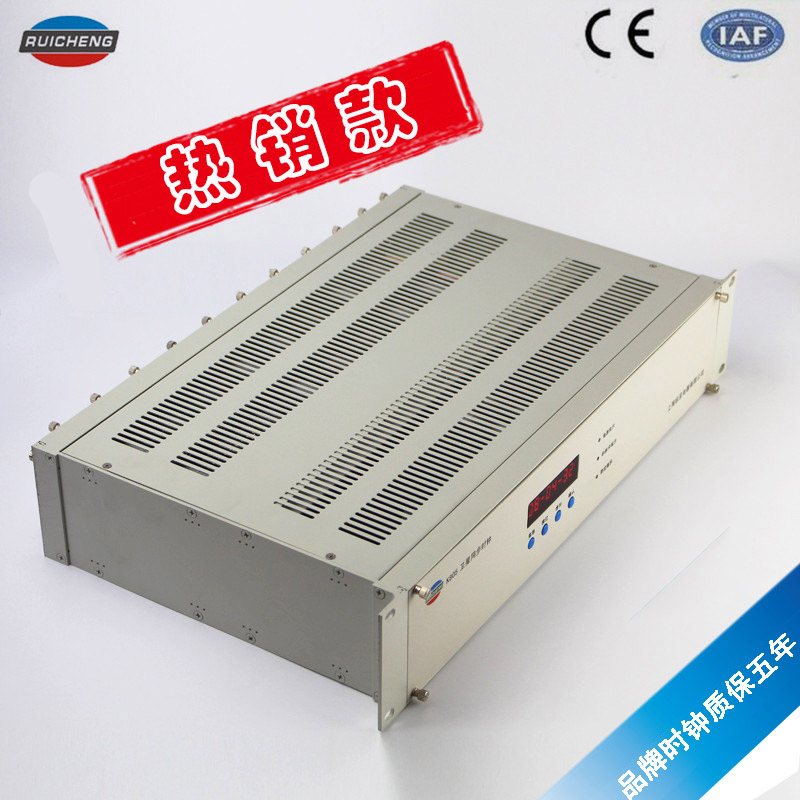

K806 C型GPS同步时钟有2路RS232串行信号，2路RS422/485串行信号，1路可编程TTL脉冲信号，4路NTP/SNTP网络对时信号，可以适应各种不同设备的授时需要，广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。

GPS同步时钟的功能：

1.北斗GPS双系统互为备用设计，可靠性高

2.完善的北斗GPS信号性能监测，自动或手动选择主用卫星信号

3.提供高网络授时、串口授时、1PPS信号、IRIG-B信号

4.支持标准NTP/SNTP网络时间传输协议

5.支持ARP、ICMP、SNMP协议

6.支持本地和远程管理

7.具有液晶显示和参数设置功能

8.可同时为几十万台客户端、服务器、工作站提供时间校时服务。

9.支持WINDOWS9X/NT/2000/XP/2003/2008/vista、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等操作系统及支持NTP协议的路由器、交换机、智能控制器等网络设备。

10.装置采用全模块化即插即用结构设计，支持 板卡热插拔，配置灵活，维护方便，同时为将来现场网络改造扩建时增加对时端口提供了方便。

GPS同步时钟的技术指标

1．GPS接收天线

天线环境要求：

工作温度：-45℃～85℃；

贮存温度：-50℃～90℃；

湿度：100%，结露；

体积：φ96×126mm。

2．GPS接收器

接收频率：1575.42MHz（L1信号）。

接收灵敏度：捕获〈-130dBm，跟踪〈-133dBm。

同时跟踪： 正常状态下可同时跟踪8～12颗GPS卫星；

          装置冷起动时不小于4颗卫星；

          装置热起动时不小于1颗卫星。

捕获时间：装置冷起动时小于5min，装置热起动时小于1min。

内部电池：电池类型：锂电池；

          电池寿命：≮25000h。

北斗二代接收器

接收频率（BD2 B1 ）：1561.098±4MHz。

接收机灵敏度：-157.6dBW；

首次定位时间(TTFF)：冷启动:32s,热启动:1s,失锁重捕获:<1s；

3．功耗：≤15W。

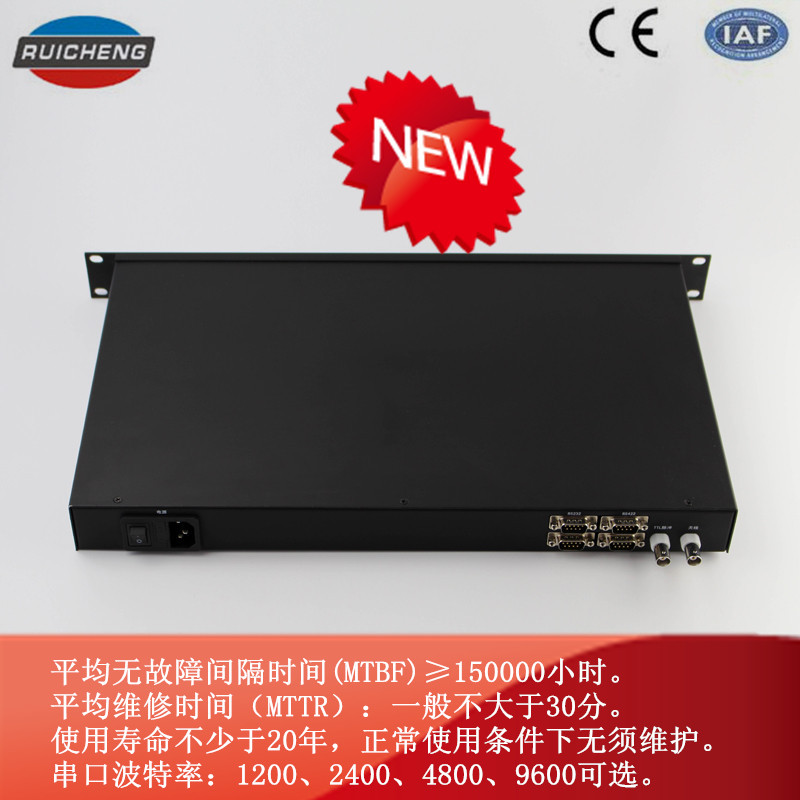

4．平均无故障间隔时间(MTBF)≥80000小时；平均维修时间（MTTR）：一般不大于30分，使用寿命不少于10年。正常使用条件下无须维护。

5．输出时间与协调世界时（UTC）时间同步准确度：20nS。

GPS同步时钟的引用标准

◆DL/T                 电力系统的时间同步系统 部分：技术规范

◆QB/HD01-2002         华东电网时间同步系统技术规范

◆                     上海电网时间同步系统技术规范

◆Q/GD001.1154.3-2005   广东电网变电站GPS时间同步系统技术规范

◆GJB2242-1994         时统设备通用规范

◆GB/T13729-2002       远动终端设备

◆GB/T14429-2005       远动设备和系统      术语（IEC TR3 60870-1-3：1997）

◆GB/T16435-1996       远动设备和系统      接口（电气特性）

◆GB/T17463-1998       远动设备和系统      性能要求

◆IEC870-5-5           6.7节      基本应用功能    时钟同步

◆IEC60870-5-103       7.4.2节    时间同步

◆IEEE  Std1344-1995   IRIG-B时码

◆GB/T9361-1988        计算机场地安全要求

◆RFC 1350          The TFTP Protocol

◆RFC 2030       Simple Network Time Protocol(SNTP) for IPv4,Ipv6 and OSI

◆GB/T50314-2006      智能建筑设计标准

◆GB50311-2007        综合布线系统工程设计规范

◆GB/T50311-2000      建筑与建筑群综合布线系统工程设计规范

◆EIA/TIA-569         商用建筑通信通道和空间标准

◆GB 50174-2008       电子信息系统机房设计规范

◆GB50303-2002        建筑电气工程施工质量验收规范

◆GB 50348-2004        安全防范工程技术规范

◆GB 50395-2007        视频安防监控系统工程设计规范

◆GB50343-2012        建筑物电子信息系统防雷技术规范

◆JR/T0084—2012       证券期货业网络时钟授时规范

GPS同步时钟的部分客户

委内瑞拉电力项目、北京汽车股份有限公司、上海市政府应急系统、绵阳市商业银行、上海液化天然气有限责任公司、四川绵阳宝灵寺水电站、鞍山广电、重庆三峡中心医院、南昌铁路局、吉林省交警总队、四川省公安厅。
