- 企业类型:制造商
- 新旧程度:全新
- 原产地:西安
- ZDL-M:ZDL-M-580
- 电压:220V
- 批号:XA530
- 输出:4-20mA
- 开关量:4组
发电站轴电流监测装置ZDL-M-580安装尺寸
ZDL-M轴电流监测装置采用高性能单片机为控制部件构成控制器,采用空心环形互感器为轴电流传感器,监测水轮发电机组大轴产生的轴电流变化。单片机实时监测轴电流传感器的变化值,该数值与大轴电流呈线性变化关系,经滤波、数值变换处理后,确认轴电流超过整定值后,轴电流监测装置输出二级报警信号。装置采用四位七段LED作为显示单元,参数整定、实时显示清晰直观。同时,ZDL-M轴电流监测保护装置轴电流监测装置可输出与轴电流(0~5A)对应标准的4~20mA模拟量信号,满足计算机监控系统测量要求。

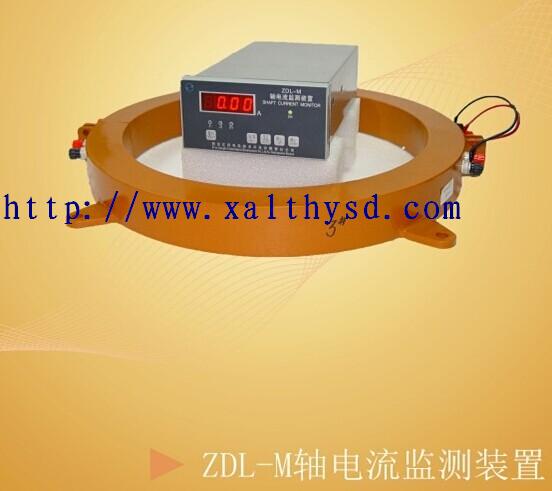

ZDL-M轴电流监测装置
特点
以高性能单片机为控制部件,具有良好的可靠性;
单片机可对数值进行智能化处理,2级报警接点输出,报警接点整定值可在量程范围内任意整定,使用灵活方便;
轴电流传感器采用分半环型结构,易于安装;
采用LED作为人机界面,轴电流参数值及装置状态清晰直观;
主要技术性能
测量范围:0~5A 过流能力: 100A
测量: <1% 数显方式: LED显示
输出信号:继电器接点输出2组 接点形式:DPDT
接点容量:10A/AC230V5A/DC30V (阻性负载)
模拟量输出: 4~20mA 负载阻抗:500Ω
工作环境: 温度0~50℃ 湿度<95%
外形尺寸: 盘装:宽×高×深= 160×80×250
电源: DC/AC220V/50HZ 功耗: 20W
