●概述

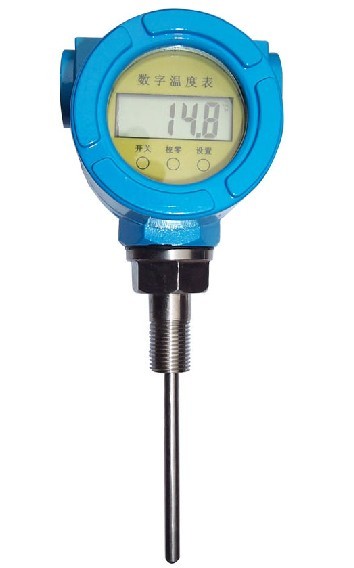

FED-W 系列一体化温度变送器是温度传感器与变送器的结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的测量和控制。一体化温度变送器是现业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的备产品。
●特点
小型（模块φ44×18 ）一体化，通用
二线制 4~20mA DC 输出。传输距离远，干扰能力强。
冷端、温漂、非线形自动补偿。
测量高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
爆等级： dIIBT4 、 dIIBT5 。
护等级： IP54
●技术指标
| ||||||||||||||||||||||||||||||||||
●选型方法
型号 | 类别 | 感温元件 材料 | 现场显示 | 安装固定 方式 | 接线盒 | 保护管直径 | 隔爆标志 | 内芯结构 | 保护管特征 | 说 明 |
| FED-W | 温度变送器 | |||||||||
| R | 热电偶 | |||||||||
| Z | 热电阻 | |||||||||
| M | 镍铬硅-镍铬{ N } | |||||||||
| N | 镍铬-镍硅 { K } | |||||||||
| E | 镍铬-铜镍 { E } | |||||||||
| F | 铁-铜镍{ J } | |||||||||
| C | 铜-铜镍{ T } | |||||||||
| P | 铂 {Pt100} | |||||||||
| C | 铜 {Cu50} | |||||||||
| Y | 现场液晶显示 | |||||||||
| 1 | 无固定装置 | |||||||||
| 2 | 固定螺纹 | |||||||||
| 3 | 活动法兰 | |||||||||
| 4 | 固定法兰 | |||||||||
| 5 | 活络管接头式 | |||||||||
| 6 | 固定螺纹锥形式 | |||||||||
| 7 | 直形管接头式 | |||||||||
| 8 | 固定螺纹管接头式 | |||||||||
| 9 | 活动螺纹管接头式 | |||||||||
| 2 | 喷式 | |||||||||
| 3 | 水式 | |||||||||
| 4 | 爆式 | |||||||||
| 0 | Ф16 | |||||||||
| 1 | Ф12 | |||||||||
| 2 | Ф16高铝质管 | |||||||||
| 3 | Ф20高铝质管 | |||||||||
| B | 隔爆 | |||||||||
| 无 | 普通元件 | |||||||||
| K | 铠装元件 | |||||||||
| F | 腐型 | |||||||||
| N | 型 | |||||||||
| FED-W | R | N | Y | 2 | 4 | 0 | B | K | F | 典型型号选型 |
一体化温度变送器系列产品有：数显一体化温度变送器、带HART协议一体化温度变送器、热电偶一体化温度变送器、热电阻一体化温度变送器、智能温度变送器等。
