KAMAN差动电涡流位置传感器DIT5200

差动电涡流位置传感器DIT5200

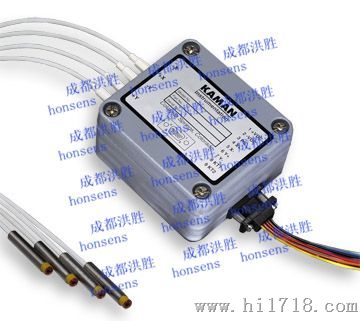

      差动电涡流位置传感器DIT5200，是双探头的电涡流传感器，具有高分辨率、高灵敏度，多用于被测材料为铝、铜等的导电材料；具有单、双通道配置的多选择，广泛应用于磁悬浮轴承定位、精密构件平衡、集成电路制造平台定位等方面。

电涡流传感器分为高频反射式电涡流传感器和低频透射式电涡流传感器。激励频率的选择原则为：待测导体的厚度大，应选择较低的激励频率以保证线性度，反之则使用较高激励频率以提高灵敏度。

电涡流传感器的测量过程：

当被测金属与探头之间的距离发生变化时，探头中线圈的Q值也发生变化，Q值的变化引起振荡电压幅度的变化，而这个随距离变化的振荡电压经过检波、滤波、线性补偿、放大归一处理转化成电压（电流）变化，终完成机械位移(间隙)转换成电压（电流）。由上所述，电涡流传感器工作系统中被测体可看作传感器系统的一半，即一个电涡流位移传感器的性能与被测体有关。

产品特点：

1.   线性度:±0.1～1%；

2.   量程：±0.25mm /±1.915mm；

3.   频响: 0～22KHz；

4.   埃米级分辨率；

5.   高灵敏度，394mV/μm；

如果在磁场H1的范围没有金属导体接近，则发射到这一范围内的能量都会被释放；反之，如果有金属导体接近探头头部，则交变磁场H1将在导体的表面产生电涡流场，该电涡流场也会产生一个方向与H1相反的交变磁场H2。由于H2的反作用，就会改变探头头部线圈高频电流的幅度和相位，即改变了线圈的有效阻抗。这种变化与电涡流效应有关，也与静磁学效应有关（与金属导体的电导率、磁导率、几何形状、线圈几何参数、激励电流频率以及线圈到金属导体的距离参数有关）。假定金属导体是均质的，其性能是线形和各向同性的，则线圈——金属导体系统的磁导率u、电导率σ、尺寸因子r、线圈与金属导体距离δ线圈激励电流I和频率ω等参数来描述。因此线圈的阻抗可用函数Z=F（u，σ，r，δ，I，ω）来表示。  如果控制u，σ，r，I，ω恒定不变，那么阻抗Z就成为距离的单值函数，由麦克斯韦尔公式，可以求得此函数为一非线形函数，其曲线为“S”型曲线，在一定范围内可以近似为一线形函数。通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离δ的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据这一原理实现对金属物体的位移、振动等参数的测量。
