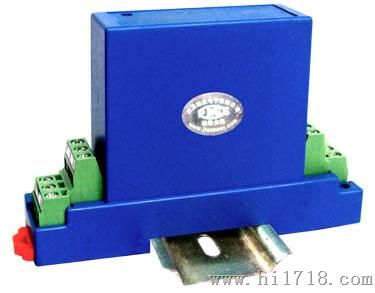

交流电压变送器/传感器/互感器额定电压120v，输出4~20ma

交流电压变送器/传感器/互感器额定电压120v，输出4~20ma单匝穿孔穿芯式结构，使用时无需改动测量主回路，便于现场连接，原副边高度缘隔离，两线制输出接线，辅助工作电源+24V与输出信号线D～20mA共用. 　交流电压变送器具有高，体积小、功耗小、频响宽、干扰、4种补偿措施和6大保护功能，两线端口感应雷能力强，具有雷击波和突波的保护能力等优点。                                                           如何选择电压变送器，是能否准确检测和转换交流电流的关键。如果不能合理的选 择合适的电流变送器，将造成今后监控系统的误差和失真。

选择电流变送器应注意以下几个问题：

     1. 需要检测的是单相电流还是三相电流---电流变送器通常有2种形式，可适用于检 测单相或三相电流。比如：KXT2I中的“2”就表示单相电流变送器JLT43I3中的“43 ”就表示三相电流变送器。

    2. 交流电压变送器/传感器/互感器额定电压120v，输出4~20ma输入电流的范围---由于实际负载电流变化的范围较大，为适应这种情况， 通常我们先采用电流互感器来将大电流，转换成1A或5A的小电流。所以，电流变送器的 输入，通常按电流互感器的二次电流来选择。例如：电流互感器二次电流为5A，则可以 选择电流变送器的输入电流也为0-5A即可。 输出直流信号的变化范围---国际上输出信号的标准通常采用DC 4-20mA。当然，输出直流信号，也可以采用直流电压（比 如：DC 0-10V等），要和电流变送器后面的仪表或自控装置的输入配套。

     3. 辅助电源的规格---交流电流变送器为了检测输入电流的变化，也为了能输出与 输入电流成线性变化的直流信号，通常需要一个辅助电源为电流变送器的工作电源。 通常，选用多的是容易获得的AC 220V。也可以选择直流电源,比如：DC 24V等等。需 要注意的是，有一些电流变送器，宣称不需要辅助电源，即所谓的“无源型”电流变送 器。对这种电流变送器，应该慎重选用。所谓“无源型”，并非是不需要电源，而是由 电流变送器输出信号后面的仪表提供工作电源。是“吃了变送器后面的仪表电源”。自 然增加了变送器后面采集仪表的负担。还有一种“无源型电流变送器”，是利用电流互 感器的二次电流做变送器的电源这种变送器的缺点是，当负载电流较小时，电流互感 器的输出电流自然较小，所提供给变送器的能量也减少，此时，电流变送器将产生非线 性误差，从而照成电流信号变送的误差，所以，这种变送器也是需要慎重采用的。

     4. 电流变送器的输入过载能力---负载电流过载时，或者系统发生故障时，对电流变送 器而言，通常会承受大的过载电流。在此情形下，能否能承受大的过载电流，成为 衡量电流变送器性能的重要指标。

      5. 交流电流变送器的稳定性---电流变送器作为一种“计量型仪表”，除了需要外 ，重要的性能，是能否稳定的工作。而这些性能，往往在产品设计之初就体现了 。由于环境温度的变化，任何模拟转换型仪表，均无法避免温度漂移现象，为减少产品 的温漂现象，各种产品会从元件和线路方面采取自己的技术。并且产品在交付给客 户前，会100%进行老化试验。这些内容，往往不能体现在产品样本指标或市场宣传中， 只能由客户根据自己的经验或体验来进行选择。也由产品所提供的后期服务来体现. 上面这些内容，都是衡量产品性能质量的重要指标。                                                          注意事项   1传感器工作电源电压须合标称值，否则会烧毁传感器。

       2万用表测量电压电流时，应该把接线端子拧到传感器底部，不然可能万用表没有电流或电压输出。

      3该系列传感器输出端应根感器输出的类型来 选择负载，电压输出是跟电路并联，输出电流时跟电路串联使用。

     4 电流穿孔时，孔径有 4mm 8mm 12mm 15mm 选择。尽量用小孔径，以免影响。

     5可根据客户不同需求来定制，不同额度电流输入的传感器。
