- 品牌/商标：无锡兴洲
- 企业类型：制造商
- 原产地：江苏无锡
- 环境温度：±20±5℃
- 交流电压：2000V，50Hz
- 型号：FJXH2系列
防雨型接线盒
一、用途：
FJXH2系列防雨型接线盒，用于测量或控制电路中的电缆或导线的聚合与分支之间的联接。它适用于露天布置，能承受暴雨的袭击。并设有密封式电缆卡头。以便将进、出电缆牢固的固定在接线盒上。不同规格的接线盒，配有不同数量的电缆卡头。其数量充分考虑了进、出接线盒的多电缆根数。电缆卡头有收缩性能，从4芯到19芯的各种型号规格的时快时慢，均可固定和密封。
二、规格：
接线盒规格（表1）
序号 | 型号 | 电气参数 | 端子数量 | 卡头数量 | 外形尺寸 | 备注 | |
额定电压 | 额定电源 | ||||||
1 | FJXH2-6 | 500v | 10A～20A | 6 | 3 | 220×180×105 | |
2 | FJXH2-8 | 8 | 3 | ||||
3 | FJXH2-10 | 10 | 4 | ||||
4 | FJXH2-12 | 12 | 4 | 252×180×105 | |||
5 | FJXH2-16 | 16 | 6 | 270×180×105 | |||
6 | FJXH2-16 | 18 | 7 | 270×180×105 | |||
7 | FJXH2-24 | 24 | 8 | 320×180×105 | |||
8 | FJXH2-30 | 30 | 8 | 320×180×105 | |||
9 | FJXH2-36 | 36 | 12 | 400×180×105 | |||
10 | FJXH2-40 | 40 | 12 | 450×182×105 | |||

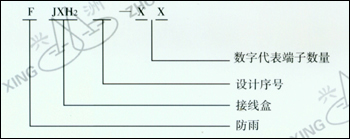

三、型号含义：
四、技术要求：
1、接线盒绝缘强度：环境温度在±20±5℃，相对湿度为80%，能承受交流电压2000V，50Hz，正弦波历时1分钟的耐压试验。
2、绝缘电阻：环境温度不高于35℃，相对湿度不大于85%，端子接线柱与壳体的绝缘电阻不低于10MΩ。
3、防雨性能：盖紧盒盖后，用淋水装置由上而下，并与水平面成40o角，从盒体四周盒体喷射自来水，历时24小时，盒体四周内壁的试纸不允许变色。
五、结构与安装：
1、结构:
FJXH2系列接线盒，用厚1.5mm的钢板弯制焊接而成，盒体与盒盖用螺栓坚固，其接合面处有防雨结构，并用橡皮垫圈密封。接线盒上、下方均可进、出电缆，并用“电缆卡头”固定和密封。
电缆卡头由“卡头座”和“异径热缩管”组成。卡头座是一根带丝扣的金属短管（或尼绒管），通过盒体上的“击落孔”用螺帽固定在盒体上。
异径热缩管是一种受热收缩的材料制成的。它受热后能收缩到原直径的1/3。利用它的收缩性能，将电缆和卡头座固定在一起。为了防止水、尘、潮气从热缩管和电缆的缝隙中进入接线盒，在热缩管内壁上涂有特殊的粘合剂。当热缩管受热收缩的同时，粘合剂起作用，将电缆、卡头座、热缩管三者固为一体。
为了保证接线盒的密封性能，在盒体上固定电缆卡头的孔，采用“击落孔”的形式。按施工需要在现场开孔，开孔时用锤子在“击落孔"处轻轻一击，击落孔的盖板即可脱落。然后再固定在卡头座。
接线盒上、下均有足够数量的击落孔，施工时可根据电缆进、出接线盒的位置和数量进行开孔。切多开孔，因为多余的孔，破坏了接线盒的密封性，要想将多余的孔进行密封是一个麻烦的事。
2、安装
（1）接线盒的底面左右两端各有一只耳环，可以用10mm的螺栓固定在支架上或水泥上。
安装尺寸，见图2和表2。
（2)电缆卡头的安装步骤：
a、在进、出电缆的相应位置上将击落孔的盖板取下。（用锤子轻轻一击盖板即可脱落）
b、讲卡头座短管，通过击落孔用螺帽固定在盒体上。
c、将异径热缩管套在已剥头的电缆中，然后再将电缆穿入卡头座短管内，将电缆剥头的起点置于卡头短管的螺帽处，再将异径热缩管套在卡头座短管上。后用电吹风（或用喷灯）向异径热缩管的四周均匀加热，使热缩管收缩。直到热缩管将卡头座短管和电缆箍紧为止。加热温度一般在110℃～130℃为宜。用喷灯加热时，火焰成橙黄色为宜。安装就位图见图1。
d、将电缆固定后再进行接线
接线盒安装尺寸（表2）
序号 | 型号 | A1 | A2 | A3 | A4 | H1 | H2 | H3 | B1 | B2 | |
1 | FJXH2-6 | 204 | 180 | 173 | 150 | 263 | 233 | 105 | 110 | 45 | |
2 | FJXH2-8 | ||||||||||
3 | FJXH2-10 | ||||||||||
4 | FJXH2-12 | 254 | 230 | 223 | 200 | ||||||
5 | FJXH2-16 | ||||||||||
6 | FJXH2-16 | 314 | 290 | 283 | 260 | ||||||
7 | FJXH2-24 | ||||||||||
8 | FJXH2-30 | 354 | 330 | 323 | 300 | ||||||
9 | FJXH2-36 | 404 | 380 | 373 | 350 | ||||||
10 | FJXH2-40 | 434 | 410 | 403 | 380 |

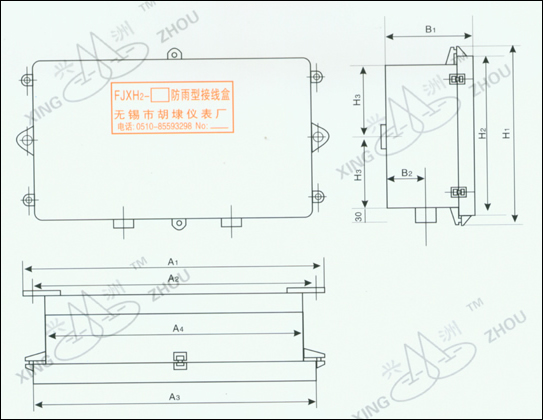

接线盒安装尺寸图
发布人：tt005
