CP系列--单进单出工频在线式UPS(1-20KVA)
一、概述:
CP800系列UPS为单相输入单相输出不间断电源。该产品采用的数字化技术，CPU、IGBT、SCR，消除了来自的各种干扰,使UPS输出稳频,稳压,低失真,低噪音。 适用于对电源干扰敏感，需要稳定、、净化、不间断正弦波交流供电的场合。UPS内部线路采用CPU控制自动侦测管理,高频IGBT逆变,中文LCD显示。凭借其的适应性和负载适应性,广泛应用于通信行业,办公自动化,个人计算机,邮电通信,电力,科研,,银行等环境。
二、主要性能特点：
◆强的适应能力
220V±25%的宽广输入电压范围使UPS在各种恶劣环境下均能正常工作,减少电池放电机会,延长电池使用寿命。
◆冷启动功能
在无市电的状态下，可直接用电池组启动UPS，满足用户的应急需求
◆强的负载兼容性
带载能力强，负载兼容性好，可以适用各种不同类型的负载，满足各种应用场合的需求。
◆完善的保护功能
具有输入过压、欠压、输出过压,欠压,输出过流,短路、电池欠压,电池过充,功率器件过温等多种保护功能,了系统运行的性。
◆切换时间
内置静态电子旁路开关,当UPS因各种原因保护或故障时,可无间断的切换至旁路供电,尤其适用对掉电时间有严格要求的设备。
◆完善的电池管理技术
按电池参数曲线提供合理的充电电流,根据电池容量可设定充电电流，采用的均充浮流自动转换技术,电池效能,延长电池寿命。
◆大电流充电器
内置大电流充电器，能适用于频繁停电，长时间断电的场合。
◆大屏LCD+LED显示，人机沟通无障碍
通过LED可判断UPS的工作状态,通过LCD可察看UPS的输入输出电池等等参数。使用户了解UPS的工作状况。
◆智能监控功能
通过RS232接口，配合UPS智能监控软体可与电脑进行通讯，UPS的各种运行参数一目了然地显示在通讯界面上。通过加装SNMP卡,UPS还可实现网络监控功能,通过网络可以远距离观察UPS的各种运行参数并加以管理。
◆可实现串联热备份或并联冗余
三、主要技术参数：
型号 | CP801 | CP802 | CP803 | CP804 | CP806 | CP808 | CP810 | CP815 | CP820 | |||||||
标称容量 | 1KVA | 2KVA | 3KVA | 4KVA | 6KVA | 8KVA | 10KVA | 15KVA | 20KVA | |||||||
工作方式及原理 | 工频双变换在线式 | |||||||||||||||
交 流 输 入 | 相数 | 单相 | ||||||||||||||
电压 | 220V±25% | |||||||||||||||
频率 | 50HZ±10% | |||||||||||||||
直 流 输 入 | 标称DC电压 | 48Vdc | 192Vdc | |||||||||||||
浮充电压 | 54.5Vdc | 218Vdc | ||||||||||||||
截止电压 | 42Vdc | 168Vdc | ||||||||||||||
充电时间 | 8小时充电至90％ | |||||||||||||||
交 流 输 出
| 相数 | 单相 | ||||||||||||||
电压 | 220Vac±2%(稳态负载 ), 220Vac±5%(波动负载) | |||||||||||||||
标称频率 | 50Hz±0.5%（电池模式） | |||||||||||||||
功率因数 | 0.8 | |||||||||||||||
输出波形 | 正弦波 | |||||||||||||||
总谐波失真 | 线性负载<3%，非线性负载<5% | |||||||||||||||
动态电压瞬变范围 | ±5%(负载0～100%跃变) | |||||||||||||||
瞬变恢复时间 | <20ms | |||||||||||||||
波峰因数 | 3:1 | |||||||||||||||
过载能力 | ＞125%，1min；＞150%，200ms | |||||||||||||||
系 统 指 标 System spec | 满载效率 | ≥90％ | ||||||||||||||
切换时间 | 0ms | |||||||||||||||
保护功能 | 过载、电池低压、欠压、过压、过温,系统故障 | |||||||||||||||
显示方式 | LCD参数显示+LED状态显示 | |||||||||||||||
通讯接口 | RS232、SNMP卡（选件 ） | |||||||||||||||
运行温度 | -5～40℃ | |||||||||||||||
相对湿度 | 20～95% （不结露） | |||||||||||||||
运行高度 | ＜1500m,过此高度降额使用,每上升100m，额定功率下降1% | |||||||||||||||
护等级 | IP21 | |||||||||||||||
冷却方式 | 强制风冷 (温控式) | |||||||||||||||
噪音 (dB) | ＜55dB | ＜60dB | ||||||||||||||
尺寸 (W*D*H)mm | 200×480×490 | 210×612×540 | 240×540×680 | 330×640×885 | 550×450×1080/380×681×935 | |||||||||||
重量 (Kg) | 42 | 51 | 65 | 55 | 65 | 80 | 120 | 145 | 200 | |||||||

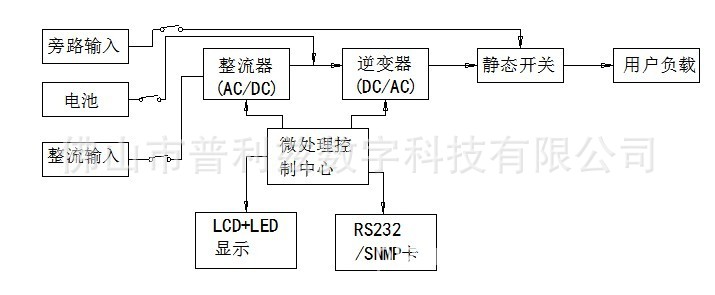

四、原理框图:
五、产品规格表：
单进单出CP系列 | ||||
工频在线式 | 型号 | 电池电压 | 包装体积mm | 备注/重量kg |
1KVA | CP801 | 48V | 260*540*640 | 长机/39 |
2KVA | CP802 | 48V | 270*680*680 | 长机/66 |
3KVA | CP803 | 48V | 长机/74 | |
4KVA | CP804 | 192V | 300*600*830 | 长机/62 |
5KVA | CP805 | 192V | 长机/65 | |
6KVA | CP806 | 192V | 长机/67 | |
8KVA | CP808 | 192V | 长机/78 | |
10KVA | CP810 | 192V | 390*700*1040 | 长机/110 |
15KVA | CP815 | 192V | 长机/125 | |
20KVA | CP820 | 192V | 460*740*1100 | 长机/173 |
