- 品牌/商标：蓝田恒远
- 企业类型：制造商
- 原产地：西安
- TR-8：TR-81

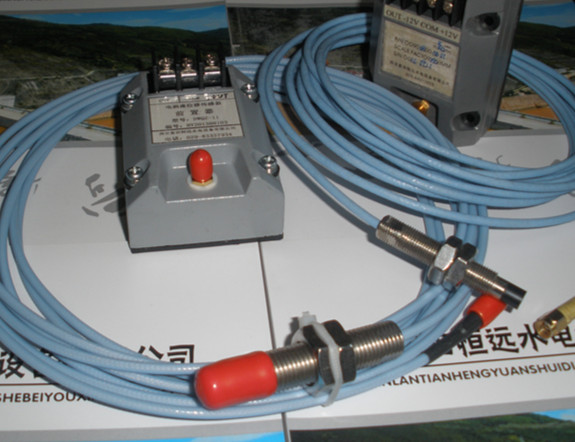

TR-81系列探头探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头。TR81系列电涡流位移传感器 ·已广泛应用于石化、冶金、电力、钢铁、航空航天等大中型企业中，对各种旋转机械的轴位移、振动、转速、胀差、偏心、油膜厚度等进行在线监测和安全保护，为精密诊断系统提供了全息动态特性。 ·非接触测量，耐高温，能在油、汽、水等恶劣环境下长期连续工作。 ·线性范围宽、动态响应好、抗干扰能力强。 系统组成 系统主要包括探头、延伸电缆（用户可以根据需要选择）、前置器和附件。 |
TR系列电涡流传感器主要技术参数： |
TR系列前置器
传感器型号 | Φ8 mm | Φ11 mm | Φ25 mm | ||
探头直径（ mm ） | 8 | 11 | 27.1 | ||
静态线性范围（ mm ） | 2 | 4 | 12.7 | ||
静态灵敏度（ V/mm ） ≤1.0% | 8 | 4 | 0.8 | ||
静态幅值线性度 | ±2.0% | ±5.0% | |||
动态幅值线性度 | ±10% | ||||
静态零值误差 | 0.5% | ||||
静态幅值稳定度 | 0.5% | ||||
动态参考灵敏度误差 | 3.0% | ||||
静态幅值重复性 | 1.0% | ||||
频率响应 | 0 ～ 5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点间隙（ mm ） ±5% | 1.8 | 3 | 9 | ||
测量范围中点电压（ V ） ±5% | -10 | -10 | -7.08 | ||
被测物材料、形状 | 金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘 | ||||
轴的直径不小于（ mm ） | 80 | —— | —— | ||
测量盘直径不小于（ mm ） | 18 | 30 | 70 | ||
电源电压（ V ） | -20~26Vdc | ||||
功耗（ mA ） | 12 | 12 | 15 | ||
输出负载 | 10KΩ | ||||
标定时环境温度 | （ 20±5 ） ℃ | ||||
存储 温度 | 前置器 | -35 ℃ ~ +100 ℃ | |||
探头 | -40 ℃ ~ +177 ℃ | ||||
电缆 | -40 ℃ ~ +177 ℃ | ||||
使用 温度 | 前置器 | -30 ℃ ~ +70 ℃ | |||
探头 | -40 ℃ ~ +150 ℃ | ||||
电缆 | -40 ℃ ~ +150 ℃ | ||||
系统总重 ( 标准配置 ) | 500g±3% | 700g±3% | |||
系统电缆总长 ±10% | 5 ｍ或 9 ｍ | ||||
延伸电缆长度 ±5% | 4 ｍ、 4.5 ｍ、 8 ｍ、 8.5 ｍ | ||||
探头电缆长度 ±5% | 1 ｍ、 0.5 ｍ | ||||
相对湿度 ( 具有接头保护时，无浸水 ) | 100%冷凝 | ||||
海拔高度限制 | <2000m | ||||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | ||||
危险工作环境（ DWQZi 系列） | Ⅱ A~ Ⅱ C 级、 T2~T5 组爆炸性气体混合物的０区、１区、 2 区危险场所 | ||||
外壳防护等级 | 不低于 IP20 | ||||
传感器外壳表面温度 | 不得超过 135 ℃。 | ||||
绝缘电阻 | ＞ 500M Ω | ||||
绝缘强度 | ＞ 500V | ||||
