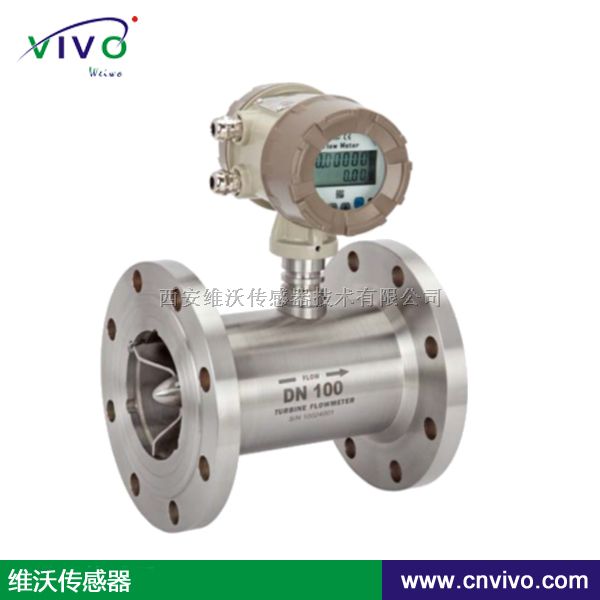

液体涡轮流量计

1、无可动部件,运行可靠,性能较好,使用寿命长.

2、测量被测流体,不直接接触传感器,性能稳定.

3、压力损失较少,故比差压流量计具有节能特点.

4、结构简单而牢固,安装方便,维修费用极少

技术参数 编辑本段

测量介质：蒸汽(饱和蒸汽和过热蒸汽)、空气、一般气体和液体。测量可能范围：雷诺数为 20000~

正常工作范围：雷诺数为 8000~[1]

：液体 +1.0级 -1.0级

气体 +1.0级 -1.0级

蒸汽 +1.0级 -1.0级

重复性：+0.3% -.03%

输出信号：二线制4~20mA标准电流信号

三线制脉冲信号(低电平：0~1V; 高电平：大于4V; 占空比：约50%)

工作电源：3.6V电池、+12VDC、24VDC

介质温度：普通型 -40~250度

-40~400度(需订做)

工作压力：0~2.5Mpa。(应用户要求，可提供其他压力登记的留来能估计需定做)

传感器材质：碳钢;不锈钢(304)

管道口径：25~300(中间任意值)

电路放大器环境条件：温度;-40~+50度;湿度：小于等于85%RH

安装方式 1：仪表安装采用法兰连接、螺纹连接及夹装式；2：安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn，其中dn为管道内径。3：传感器应远离外界磁场，如不能避免，应采取必要的措施；4：为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；5：传感器露天安装时，请做好放大器插头的防水处理；6：传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书"。7：液体流量计传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。8：若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。
