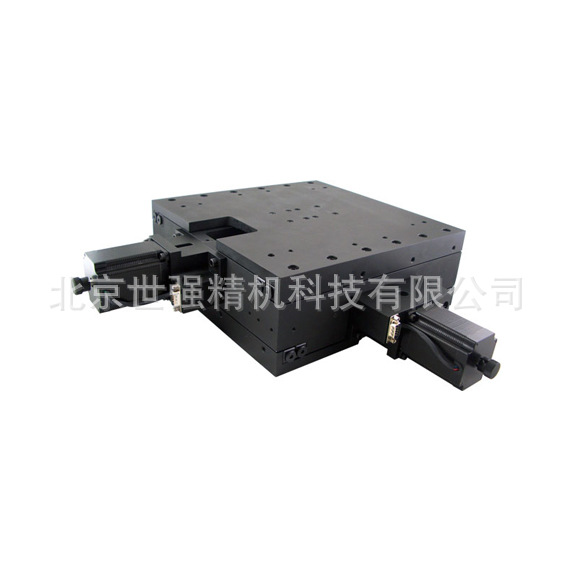

电动整体组合台:ST504EC170
产品特性:
※双轴整体式设计,结构紧凑,并且两轴正交高。
※滚珠螺杆驱动,重复定位高,驱动力大。
※导轨采用精密交叉滚柱配合精磨V形导轨,运动舒适,高,承载大。
产品型号 | ST504EC170 | |
结 构 描 述 | 行程 | 170 mm |
台面尺寸 | 300×300mm | |
螺杆规格 | 滚珠螺杆(导程4 mm) | |
导轨 | 交叉滚柱导轨 | |
步进电机(1.8) | 42BYGH47-1684 | |
主体材料 | 铝合金 | |
表面处理 | 阳氧化染黑 | |
台面承载 | 60 kg | |
重量 | 10.3kg | |
精 度 描 述 | 分辨率 | 20μ(无细分),1μ(20细分) |
速度 | 25mm/sec | |
重复定位 | 2μ | |
定位 | 3μ | |
直线度 | 5μ | |
运动平行度 | 15μ |
