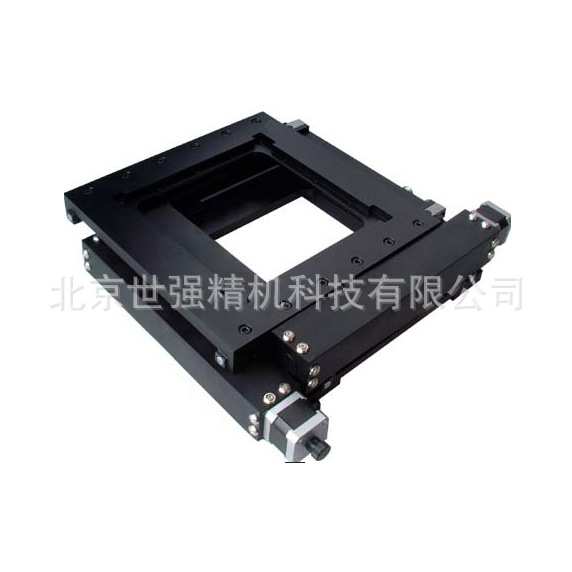

电动整体组合台：ST503EC100
产品特性：
※标配步进电机使用我公司自主研发的运动控制器可对其实现自动化控制
※产品结构小巧轻薄，适合于在轻载，低速的情况下使用，以及科学实验中使用
※精磨丝杠驱动，小导程，相同细分数可高的分辨率
※巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到小
※精密方导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用
※精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大
产品型号 | ST503EC100 | |
结 构 描 述 | X,Y轴行程 | 100 mm |
台面尺寸 | 300mm×300mm | |
螺杆规格 | 滚珠螺杆（导程4 mm） | |
导轨 | 交叉滚柱导轨 | |
步进电机（1.8°） | 42BYGH47-1684 | |
主体材料 | 铝合金 | |
表面处理 | 阳氧化染黑 | |
台面承载 | 50kg | |
重量 | 8.3kg | |
精 度 描 述 | 分辨率 | 20μ（无细分）1μ（20细分） |
速度 | 40mm /sec | |
重复定位 | 2μ | |
定位 | 3μ | |
直线度 | 5μ | |
运动平行度 | 15μ | |
俯仰 | 50″ | |
偏摆 | 25″ | |
回程间隙 | 2μ | |
丢步 | 2μ | |
可加装光栅尺(G) | ||
可换装伺服电机(D) | ||
