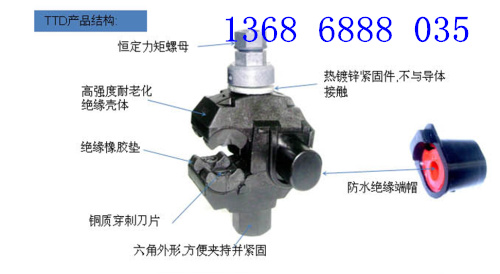

1.产品概况:
1.1 穿刺结构,安装简单,缘导线无需剥皮;
1.2 力矩螺母,穿刺压力恒定,良好的电气连接而不损伤导线,
1.3 自密封结构,潮,水,腐蚀,延长缘导线及线夹的使用寿命
1.4 采用接触刀片,适用铜(铝)对接及铜铝过渡
1.5 电气接触电阻小,接触电阻小于等长分支导线电阻的1.1倍,合DL/T765.1-2001标准
1.6 缘壳体,光照及环境老化,介电强度>12KV
1.7 弧面设计,适用同(异)径导线连接,连接范围广(0.75mm2-400mm2)
2.性能实验
2.1 机械性能:线夹握力大于1/10导线拉断力,合GB2314-1997要求
2.2 温升性能:在大电流情况下,线夹的温度升连接导线的温升
2.3 热循环性能:合GB/T2317-2000电力金具热循环试验标准.
2.4 水缘性能:合GB/T13140-1998第2部分标准的相关试验要求
2.5 腐蚀性能:在二氧化硫和盐雾环境中做3次14天的循环测试.
2.6 环境老化性能: 在紫外线,干燥,和潮湿的环境中,温度变化和热冲击中暴露六个星期
2.7 火性能:连接器件的缘材料经受信灼热丝试验,合GB/T5169.4第4-10章要求
三大优势
安装简便：不需剥去电缆的缘皮即可做电缆分支，接头缘。不需截断主电缆，
可在电缆任意位置做分支。安装简便，用套筒扳手，可带电安装。
使用：接头耐扭曲、震、水、阻燃、电化腐蚀老化，无需维护。已成功使用30多年。
节约成本：安装空间小，节省桥架和土建费用。建筑中应用，不需要终端箱、分接箱，
不需电缆返线，节省电缆投资。电缆+穿刺线夹的费用低于其他供电系统，为插接
母线的40%左右，是预制分支电缆的60%左右。
安装方法
单螺杆缘穿刺线夹的安装图例
1.把穿刺线夹螺母调节至合适位置,把支线到支线帽套中。
2.主线,主线有两层缘皮的则要在连接位置剥除长度的外层缘皮。
3.主\支线放到适当位置并保持平行,先用手旋拧紧螺母,固定好线夹。
4.用尺寸相应的套筒板手均匀旋紧螺母,直到断裂脱落,安装完成。
双螺杆缘穿刺线夹的安装图例
1、先将线夹拧开并把主线卡入主线槽内，切勿将主线与刀尺卡歪。注意线径范围是否对应本线夹。
2、再把支线放入支线槽内。注意事项同上。
3、用套筒扳手拧紧。禁用开口扳手。
4、注意两个螺母要依次同步往下拧。
5、当拧紧到力度时恒定力矩螺母拧断。安装完成
