SN3135:主/辅双通道恒流LED驱动器（矿灯）
概述
SN3135是一款主/辅双通道LED驱动芯片。其中主通道导通时，芯片恒流驱动主灯，其电流大小通过ISET管脚的外接电阻设定。主通道在电流200mA时恒流源需要0.1V的压差，当辅通道导通时，芯片下拉辅灯LED的阴端到地。
通常双通道中只有一个通道打开，它们之间具有相互切换功能。当电源电压从高到低变化，芯片的UV 管脚电压低于欠压阈值1.17V（SN3135-01 典型值）或者1.23V（SN3135-02典型值）时，主通道关闭，辅通道导通；当电源电压从高变化， UV管脚电压比欠压阈值高80mV（典型值）时，主通道导通，辅通道关闭。
SN3135主通道具有检测LED短路功能，当主灯LED发生短路故障时，芯片自动切换到辅通道。
特性
◆电源欠压检测 ◆主通道LED短路保护 ◆过热保护 ◆供电电压范围：2.7V~5.5V ◆主辅通道电流由外部电阻设置
◆主通道恒流源 ◆Vdp =0.1V低静态电流 ◆SOP-8封装
应用
◆矿灯 ◆其它LED照明

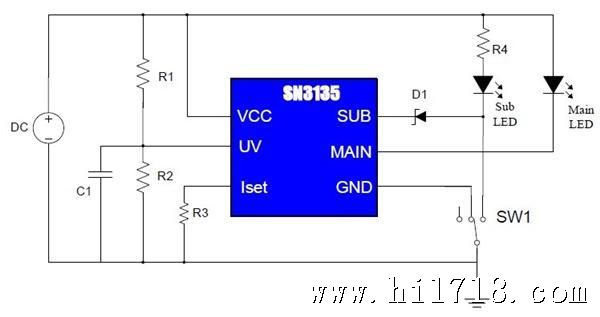

应用电路图
