- 概述
XY18-XMT智能工业调节仪/温度控制器是一种、高性的智能型工业调节仪,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
●双排数码管同时显示测量值和设定值
●传感器自由输入,所以参数均可由面板程序输入
●具有传感器修正功能
●具有二级参数锁保护功能
●自适应,自整定
二、主要技术指标
1、测量:±0.5S
2、冷端补偿误差:±2℃(0~50℃范围内可软件修正)
3、采样周期:0.5S
4、电源:AC220V、AC85~265V 50HZ
5、控制方式:采用工业及自整定PD技术,与传统PD控制相比具有控温、响
应快、调小、高等特点。
6、功耗:3VA

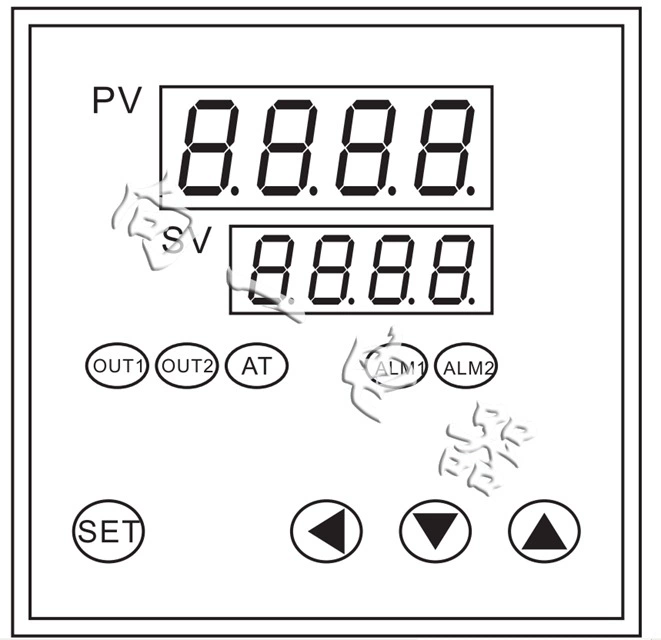

面板名称及功能
面板说明 | 内容说明 | |
1 | PV | 测量值/模式显示值 |
2 | SV | 设定值/模式内容显示值 |
3 | OUT1 | 输出1指示灯 |
4 | OUT2 | 输出2指示灯 |
5 | AT | PID自动演算指示灯 |
6 | ALM1 | 报警1指示灯 |
7 | ALM2 | 报警2指示灯 |
8 | ▲ | 增加键 |
9 | ▼ | 减少键 |
10 | ▼ | 位移键 |
11 | SET | 设定,模式键 |
|
|
|

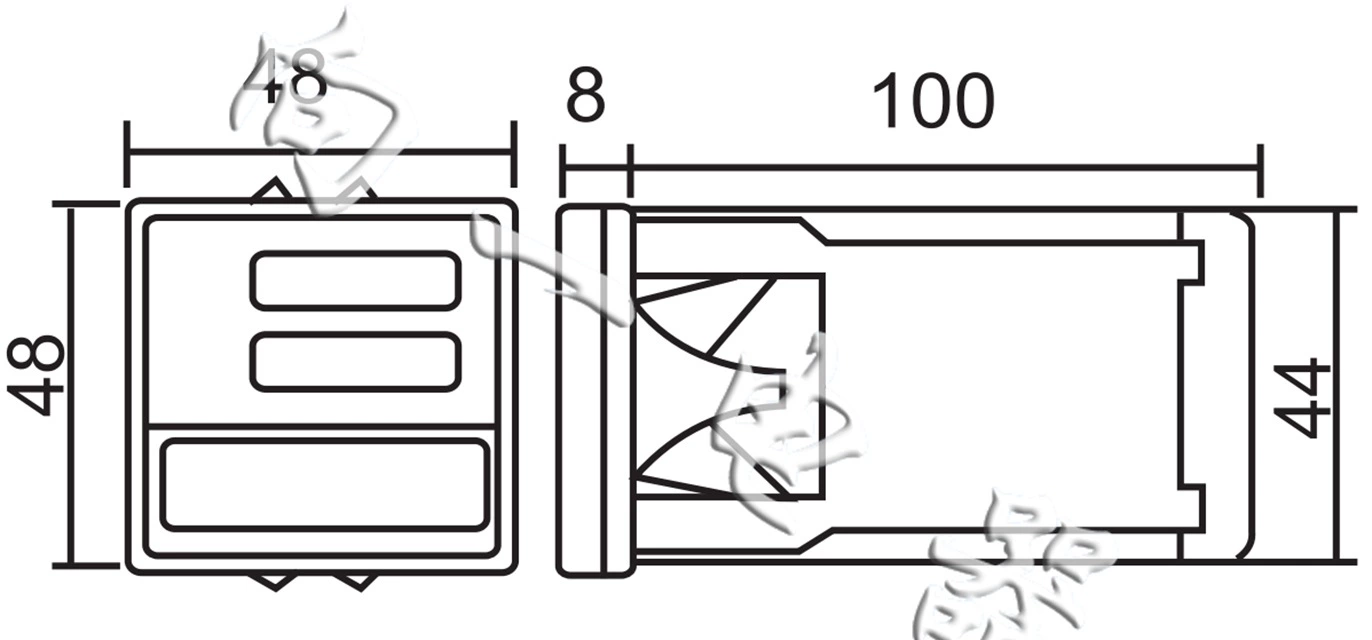

三、仪表尺寸(外型尺寸:48×48mm 开孔尺寸:45×45mm)
四、使用前注意事项
1、接线
为仪表损坏或失效,选用适当的保险丝保护电源线及输入/输出线以电流冲击。
2、仪表供电
为触电或仪表失效,接线工作完成后方能接通电源。
3、禁止在易燃气体附近使用
为火、爆或仪表损坏,禁止在易燃、易爆气体,排放蒸汽的场所使用。
4、严禁改动仪表
