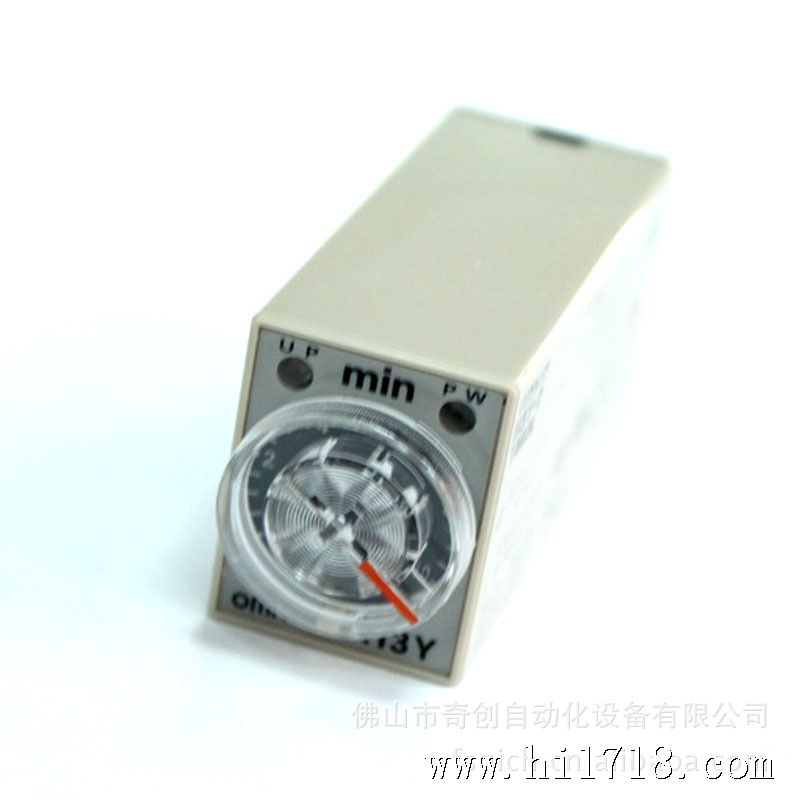

欧姆龙时间继电器H3Y-2-C
欧姆龙控制元器件以提供计数器、定时器、凸轮、定时开关、数字温控器和其他输入输出控制器件对生产现场进行的理想化控制。

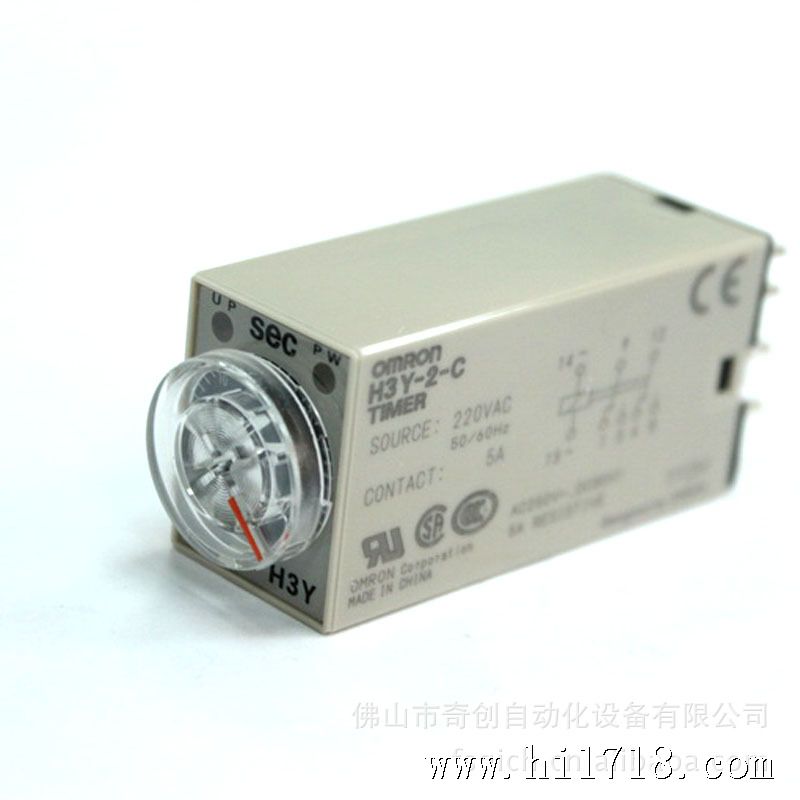

H3Y-2-C AC110V 10S固态定时器欧姆龙模拟定时器
内装CMOS IC故具高信赖度及稳定度
度高，往复误差小于&plun;3%以下
两只电源指示灯，指示电源接通及时间到指示
种类多，从0.1sec至3hrs，具有12种以上时间范围
尺寸 28H x 21W x 52D
时间范围 SEC : 1, 3, 6, 10, 30, 60 MIN : 3, 6, 10, 30, 60 H R : 3
额定电压 DC(V) : 12, 24, 48 ； AC(V) : 12, 24, 49,10, 220, 240, 50/60 Hz
输出接点:2C 电流:5A
可配附件（另售）点击可购买：
前端连接底座 PYF08A-E
额定值
| 项目 型号 | H3Y-2(-0) | H3Y-4(-0) | |
| 电源电压 | •AC100～120V 50/60Hz•AC200～230V 50/60Hz *1 •DC12V•DC24V•D8V•DC100～110V *2、*3 | ||
| 容许电压变动范围 | 电源电压的85～110％（但是只有DC12V规格为电源电压的90～110％）* 4 | ||
| 功率消耗 | AC100～120V | 到时前约1VA(0.6W) 到时后约1.8VA(1.6W)（AC120V60Hz时） | |
| AC200～230V | 到时前约1.5VA（1.1W） 到时后约2.2VA（1.8W）（AC230V 60Hz时） | ||
| DC12V | 到时前约0.1W 到时后约1.1W（DC12V时） | ||
| DC24V | 到时前约0.1W 到时后约1.1W（DC24V时） | ||
| D8V | 到时前约0.3W 到时后约1.2W（D8V时） | ||
| DC100～110V | 到时前约0.4W 到时后约1.6W（DC110V时） | ||
| 复位电压 | 电源电压的10%以上 ＊5 | ||
| 控制输出 | AC250V5A阻性负载（cosφ＝1）小适用负载DC5V1mA（P水准、参考值） | AC250V 3A 阻性负载（cosφ＝1） 小适用负载DC1V1mA（P水准、参考值） | |
| 使用环境温度 | -10～＋50℃（不结冰） | ||
| 保存温度 | -25～＋65℃（不结冰） | ||
| 使用环境湿度 | 35～85％ | ||
* 1. 请将定时器输出作为电源使用。
* 2. 可以使用范围至单相全波整流电源。
* 3. DC12V只有H3Y-2、H3Y-2-0系列。
* 4. 在使用环境温度为50℃下连续使用时，请在电源电压的90～110%（DC12V为95～110%）下使用。
* 5. 为了切实复位，请将AC100～120V时控制在AC10V以下，AC200～230V时控制在AC20V以下，
DC100～110V时控制在DC10V以下。
性能
| 项目 型号 | H3Y-2(-0) | H3Y-4(-0) | |
| 动作时间重复 | &plun;1％以下（刻度时间下）* 1 | ||
| 设置误差 | &plun;10％&plun;50ms以下（刻度时间下） | ||
| 复位时间 | 0.1s以下（包括中途复位在内） | ||
| 电压的影响 | &plun;2％以下（刻度时间下） * 1 | ||
| 温度的影响 | &plun;2％以下（刻度时间下） * 1 | ||
| 缘电压 | 100MΩ以上（DC500V兆欧表） | ||
| 耐电压 | AC2,000V 50/60Hz 1min （导电部端子之间和露出的不带电金属部之间，但是除了端子螺钉部以外） AC2,000V 50/60Hz 1min（操作电源电路和控制输出之间） AC2,000V 50/60Hz1min（异接点之间2型） AC1,500V 50/60Hz 1min（异接点之间4型） AC1,000V 50/60Hz 1min（不连接接点之间） | ||
| 脉冲电压 | 电源端子之间 3kV，但是DC12V、DC24V、D8V为1kV， 导电部端子和露出的不带电金属部之间为4.5kV， 但是DC12V、DC24V、D8V为1.5kV | ||
| 耐噪声 | 噪声模拟器形成方波噪声（脉冲宽度100ns/1μs上升1ns）&plun;1.5kV | ||
| 静电力 | 4kV（误动作） 8kV（破坏） | ||
| 振动 | 耐久 | 10～55Hz 单振幅0.75mm 3方向 各1h | |
| 误动作 | 10～55Hz 单振幅0.5mm 3方向 各10min | ||
| 冲击 | 耐久 | 1,000m/s2 6方向 各3次 | |
| 误动作 | 100m/s2 6方向 各3次 | ||
| 寿命 | 机械 | 1,000万次以上（无负载、开关频率1,800次/h） | |
| 电气 | 2型 50万次以上（AC250V、5A、阻性负载、开关频率1,800次/h）（常温时） 4型 20万次以上（AC250V、3A、阻性负载、开关频率1,800次/h）（常温时） *2 | ||
| 保护结构 | IP40 | ||
| 重量 | 约50g | ||
* 1. 0.5s规格时，在上述特性上追加&plun;10ms。
* 2. 请确认电气寿命曲线。
