第三章 显示屏设计
我公司设计如下：
显示屏设计
LED显示系统由以下几个部分构成：
•室外LED显示屏屏体；
•控制系统及系统支持软件等；
•控制计算机及网络设备；
•视音频系统；
•配电系统；
系统组成及设计原理说明
系统组成：
*LED显示屏系统：由一块大型LED显示屏构成；
*支持系统的播放控制机主要提供显示屏播放控制并运行服务软件显示界面的部分；
LED显示屏技术说明：
（1）控制驱动电路：
控制驱动电路直接控制显示屏的显示面，由我公司控制驱动卡组成。
整个电路可实现CRT同步显示，256级灰度控制，画面刷新速度为每秒>60帧，全屏无闪烁、无干扰点、动作画面连续。
（2） 电源系统：
供电采用220V，50Hz交流电。
开关电源是电子屏中故障率高的组件，深圳视创鑫科公司将采用显示屏开关电源，该种电源经UL，电源体积小，波形稳定，电压波动值小，恒流源要求，并且具有短路、过流、过热、过压全保护功能，具有很高的性。
控制计算机：
LED显示屏幕为了满足实时播放的需要，采用一台控制计算机，控制计算机用于控制屏体播放、信号采集、处理。计算机根据用户对系统的要求而有不同类型的配置，信号传输采用五类线，图像质量高，清晰度好，无干扰。
主控制器及通信卡：
为我公司显示屏控制器，设备组成为：1、主控制器
2、通讯卡
主控制器：
一方面负责接收处理计算机数据, 另一方面控制显示屏各个区的数据, 实现屏体高灰度级彩色显示，并实现电子屏与计算机CRT同步显示。
通讯卡：
负责显示屏数据通讯，实现显示屏实时播放。
LED电子显示屏信息传递流程图
一、屏体描述：
一．像素管说明：
•发光二管采用台湾晶元二管：
•中心距：10mm , 10000点像素/平方米
像素封装技术：
采用高温老化塑料作外壳，采用环氧树脂及PC料，用高压充氮封装，高温老化塑料耐用及不变形，可减少表面反光产生色紊乱干扰，封装好后放密封房间自然风干，不变形和减少吸附现象。
二．显示屏由像素单元体级联拼装而成，，且易于安装及拆卸，屏体表面平整，象素管分布均匀，显示画面清晰，对比度高。单元箱由像素管、控制板、开关电源及箱体组成。像素管和控制板是主要、器件。
三．屏体结构说明
1.控制板
•采用大规模集成电路芯片，SMT技术。
•实现256级灰度。
•规模可编程门阵列器件，运用设计的标准电路，
•具有逐块调色及视频纠偏功能。
•列控制输出，全串行级联方式，支持多种扫描方式。
•固定每单元240HZ扫描频率数据输出。
2. 开关电源
创联5V 40A开关电源，性能。
3. 单元箱简述
●LED户外显示屏是由专门设计的箱式单元显示模组拼装而成，屏幕整体是一封闭结构，外观造型美观
•●单元板间亮度式色彩偏差，在使用一段时间后还可以对亮度和色彩进行二次调整，解决了LED亮度衰减问题。
•●单点控制方式：恒流。

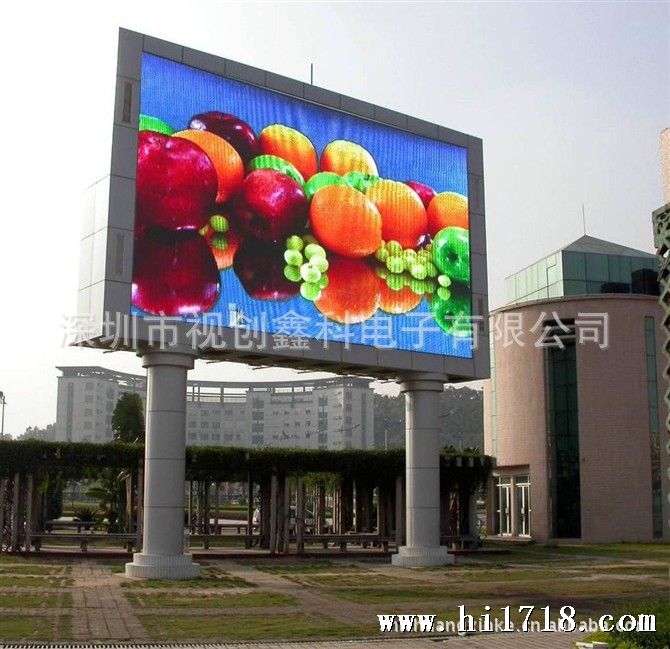

视创鑫科生产车间户外全彩显示屏实际效果图
