- 品牌/商标：HUABANG华邦
- 企业类型：制造商
- 新旧程度：全新
- 原产地：浙江温州北白象龙河路75号
- 参比电压：220V
- 参比电流：1.5（6）A、2.5（10）A、5（20）A、10（40）A、15（60）A、20（80）A 30（100）A
- 参比频率：50HZ
- 等级：1.0级
- 显示方式：液晶显示
浙江华邦电力仪表有限公司，生产单三相电子式电能表，包括预付费插卡电表，远程载波电表， 智能费控国网表，多功能电力仪表，导轨式安装电能表，数显表等等，预付费插卡电能表是我们公司主营电表之一，也是全国销量的电表，特别是现在新农村改造，楼房改造，房地产等大型产场用量，也是普通宿舍楼，房屋，办公室，小区专用的预付费卡表，以往常用的是电流一般是5-20A，但是现在随着人们电器化使用量大，每家每户都有空调，冰箱，洗衣机，电视，电脑，电磁炉等等大功率电器，所以现在都广泛使用电流10-40A的智能型预付费插卡电能表，每家每户安装一个电表，一表一卡，专卡专用，失卡不失电，补卡可以再用，有计度器显示和液晶显示，可以设置自动断电告景用户购电，电量为设置的度数时，会断电，比如设置为20度电时，电表会在只有20度电时自动断电，再次插上卡就可以正常用电，以便用户及时充费，如果20度电用完，用户没有及时充费，电表会自动断电。等用户再次充费才能用电。并具有一定的防窃电软件设计等。
10（40）A单相预付费插卡电能表应用计算机管理，的特点是先购电后用电，频率为50HZ，10（40）A单相预付费插卡电能表适合安装在室内或窗外表箱内使用。
单相电子式预付费电能表有1.5-6A、5-20A 10-40A 15-60A 20-80A 30-100A等，10（40）A单相预付费插卡电能表是常用的，普遍用的电表，如果电器功率大的话可以选用15-60A电流的插卡电表。
浙江华邦10（40）A单相预付费插卡电能表，质量保证，质保期三年，三年内三包（包修包换包退包往返运费），外观精美，安装方便，优良的售后服务，技术咨询。
浙江华邦电力仪表有限公司本着互惠互利的原则，愿与社会各界朋友精诚合作，共创耀煌！
一、10（40）A单相预付费插卡电能表用途、特点功能和适应范围
DDSY866 10（40）A单相预付费插卡电能表（下称电表）采用微电子技术，ADE7755计量电能。符合GB/T17215.321-2008和GB/T18460-2001标准的电表，采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的搞电磁干扰、低功耗节电、高、防窃电、高过载、长寿命等特点。
主要功能：应用计算机管理，先购电后用电；在额定电流范围内能限制使用功率（由供电部门限定）;一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告景用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
DDSY866系列电子式电能表适用于频率为50Hz或60Hz有功电能计量，安装于室内或窗外表箱内使用。适用于环境温度为-30至+70℃，相对湿度不超过85%，且周围空气中不应有腐蚀性气体，避免尘砂、盐雾、凝露等影响。
二、DDSY866 10（40）A单相预付费插卡电能表规格和主要技术参数
1、规格
| 型号 | 准确度 | 标定电流 | 显示方式 | 接口方式 |
| DDSY866 | 1.0 ,2.0 | 2.5(10)A | LED LCD | 脉冲 |
| 1.0 ,2.0 | 5(20)A | |||
| 1.0 ,2.0 | 10(40)A |
| 电流值 | 功率因素 | 基本误差（%） | |
| 1级 | 2级 | ||
| 0.5Ib | 1.0 | ±1.5 | ±2.5 |
| 0.1Ib-Imax | 1.0 | ±1.5 | ±2.0 |
| 0.1Ib | 0.5L 0.8C | ±1.5 | ±2.5 |
| 0.2Ib -Imax | 0.5L 0.8C | ±1.5 | ±2.0 |
3、起动电流：电表在额定电压，额定频率及功率的条件下：1级表为0.004Ib，2级表为0.005Ib，电表能正常工作。
4、潜动:当电表的线路无电流，而加于线路上的电压为额定值的115%时，输出脉冲不多于一个。
5、功耗：≤2W、5VA
三、DDSY866 10（40）A单相预付费插卡电能表主要结构及工作原理
1、主要结构
采用了阻燃ABS外壳，坚固、密封、屏蔽性好。
2、工作原理图
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。
电能表工作原理图如下：
3、数据处理
电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报景、切断状态信号。
四、DDSY866 10-40A单相插卡表安装与使用1、电表在出厂时经检验合格，并加封铅印，要安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
3、按线路图接线，拧紧接线螺钉，并紧固端钮盒内连接板。
4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。
5、一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门（售电处）补购一张。
6、购电准备：购电前，用户须将IC卡插入卡座，便于将表内送回计算机数据库。
7、购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号、预购电量、报景
电量、限容方式及限容功率等加密写入IC卡。
8、电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD表显示屏依次显示：购电量、总购电量、电表次数、报景
电量、赊欠限量、限容功率。拔卡请妥善保存。
9、运行显示：电表运行过程中，轮流显示表内剩余电量、总用电量。
10、超容报景
：电表运行过程中，如果“报景
指示灯”闪烁显示，则景
告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电30秒后，将拉闸3分钟，并倒计时显示（180秒）恢复供电时间；如用户插卡响应
可立即恢复供电。
11、囤积限量：如果购电量+剩余电量＞囤积限量（1000kWh），则购电量不读入，显示器显示“剩余限量”提示，卡内电量仍有效。
12、预景
提醒：当表内剩余电量小于“报景
电量”的2倍时，“报景
指示灯”将闪烁（间隔为1秒）显示提醒用户购电，此时如用户插卡响应，“报景
指示灯”闪烁间隔变为2秒，可以避免断电景
告。
13、断电景
告：如在预景
提醒时用户未插卡响应，则当剩余电量为用户约定的报景
电量（或本次购电量的10%）时，电表拉闸断电景
告，显示“拉闸”提示符，此时将IC卡在卡座上插即恢复供电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。
14、购电提醒：当表内剩余电量小于“报景
电量”时，“报景
指示灯”将常亮提醒。
15、故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。
五、DDSY866 10-40A单相插卡表保证期限 电表自出厂日期起18个月内，如遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给于修理或更换。

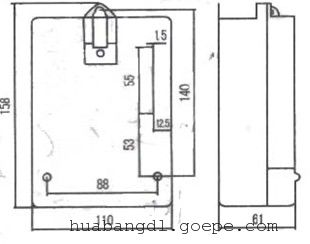

六、DDSY866 110（40）A单相预付费插卡电能表外形图
七、DDSY866 10（40）A单相预付费插卡电能表接线图
