4 平方刀型开关分断式试验端子

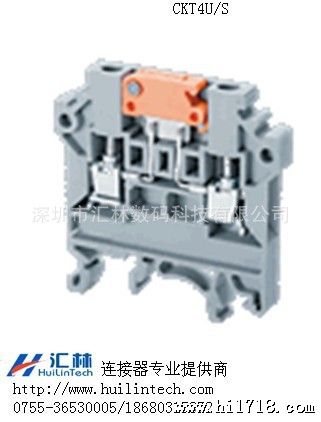

此类端子用于测量、控制和调整电路，为那些带有仪器和相关变压器的设备提供了明显的功能优势。在CKT4U端子中，通过控制杆来操作刀型触点，从而实现断路。在开关分断式试验端子，设计的内角螺钉起到测试监控点的作用。
技术数据
额定电压 800 V
额定电流 17.5 A
拉紧转矩 0.5 Nm
外壳材质 聚酰亚胺（尼龙）
相比起痕指数 1
标准颜色 灰色
连接类型 螺钉卡箍
产品功能 滑动型开关分断实验端子
进线指示 侧进式
安装方式 DIN32/ DIN35/ DIN35-15导轨
螺钉尺寸 M3
操作工具 螺丝刀
指示电压 8 KV
额定冲击电压 8 KV
污染等级 3
连接数据
软导线小横截面－输出端 22 AWG
软导线横截面－输出端 10 AWG
导线截面AWG/K cml小 0.25 mm²
导线截面AWG/K cml 4 mm²
软导线小横截面－带线套 0.25 mm²
软导线横截面－带线套 2.5 mm²
两个相同截面的导线，多股小 0.25 mm²
两个相同截面的导线，多股 6 mm²
硬导线小横截面 0.25 mm²
硬导线横截面 2.5 mm²
内径 A4
尺寸
高度 54.5 mm
DIN 15 x 5 mm 轨 56 mm
DIN 32 轨 48.3 mm
DIN 35 x 15 mm 导轨 46.3 mm
DIN 35 x 7.5 mm 导轨 6 mm
长度 46.3 mm
宽度(厚度) 6 mm
