| 种类 | 回归反射型 | |||||
| 带偏滤光器 | 长距离 | 明型测用 | ||||
| 型 | NPN输出 | CX-491 | CX-493 | CX-481 | CX-483 | CX-482 |
| 号 | PNP输出 | CX-491-P | CX-493-P | CX-481-P | CX-483-P | CX-482-P |
| 检测距离 | 3m(注2) | 5m(注2) | 50????????????????500mm | 50????????????????1,000mm | 0.1????????????????2m | |
| (注2) | (注2) | (注2) | ||||
| 检测物体 | φ50mm以上的不透明体、半透明体、鏡面体(注2)(注3) | φ50mm以上的不透明体、半透明体(注2)(注3) | φ50mm以上的透明体、半透明体、不透明体(注2)(注3) | |||
| 应差 | - | |||||
| 重复 | 0.5mm以下 | |||||
| (垂直于检测轴) | ||||||
| 电源电压 | 12????????????????24V DC&plun;10% 脉动P-P10%以下 | |||||
| 消耗电流 | 13mA以下 | 10mA以下 | ||||
| 输出 | <NPN输出型> | |||||
| NPN开路集电晶体管 | ||||||
| ????????????????流入电流：100mA | ||||||
| ????????????????外加电压：30V DC以下(输出-0V間) | ||||||
| ????????????????剩余电压：2V以下(流入电流100mA时) | ||||||
| 1V以下(流入电流16mA时) | ||||||
| <PNP输出型> | ||||||
| PNP开路集电晶体管 | ||||||
| ????????????????流出电流：100mA | ||||||
| ????????????????外加电压：30V DC以下(输出-+V間) | ||||||
| ????????????????剩余电压：2V以下(流出电流100mA时) | ||||||
| 1V以下(流出电流16mA时) | ||||||
| 输出动作 | 可用切换开关选择入光时ON/非入光时ON | |||||
| 短路保护 | 配备 | |||||
| 反应时间 | 1ms以下 | |||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) 透过型位于受光器上 | |||||
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮起) 透过型位于受光器上 | |||||
| 电源指示灯 | - | |||||
| 灵敏度调节器 | 持续可变调节器 安装于透过型传感器的受光器上 | |||||
| 干扰功能 | 配备(2台传感器可紧贴安装) | |||||
| 耐 | 保护构造 | IP67(IEC)、浸型(JIS) | ||||
| 环 | 使用环境温度 | -25????????????????+55℃(注意不可结露、结冰)、存储时：-30????????????????+70℃ | ||||
| 境 | 使用环境湿度 | 35????????????????85%RH、存储时：35????????????????85%RH | ||||
| 性 | 使用环境照明度 | 白炽灯：受光面照明度3,000lx以下 | ||||
| 耐电压 | AC1,000V 1分钟 电源连接端子与外壳之间 | |||||
| 缘电阻 | 电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |||||
| 耐振动 | 频率10????????????????500Hz 双振幅1.5mm(MAX.10G) XYZ各方向2小时 | |||||
| 耐冲击 | 频率500m/s2(约50G) XYZ各方向3次 | |||||
| 投光元件(调制式) | 红色LED | 红外LED | ||||
| 投光波峰波长 | 680nm | 650nm | 870nm | |||
| 材质 | 外壳：PBT(聚对苯二甲酸乙二醇酯)、 | |||||
| 透镜：丙烯(CX-48□聚碳酸酯) | ||||||
| 显示罩：丙烯(CX-48□聚碳酸酯) | ||||||
| 电缆 | 0.2mm23芯(透过型投光器：2芯)橡皮电缆，长2m | |||||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m(透过型：投光器和受光器各1根) | |||||
| 重量 | 本体重量 | 约50g | ||||
| 包装重量 | 约80g | |||||
| 附件 | RF-230(反射镜)：1个 | |||||

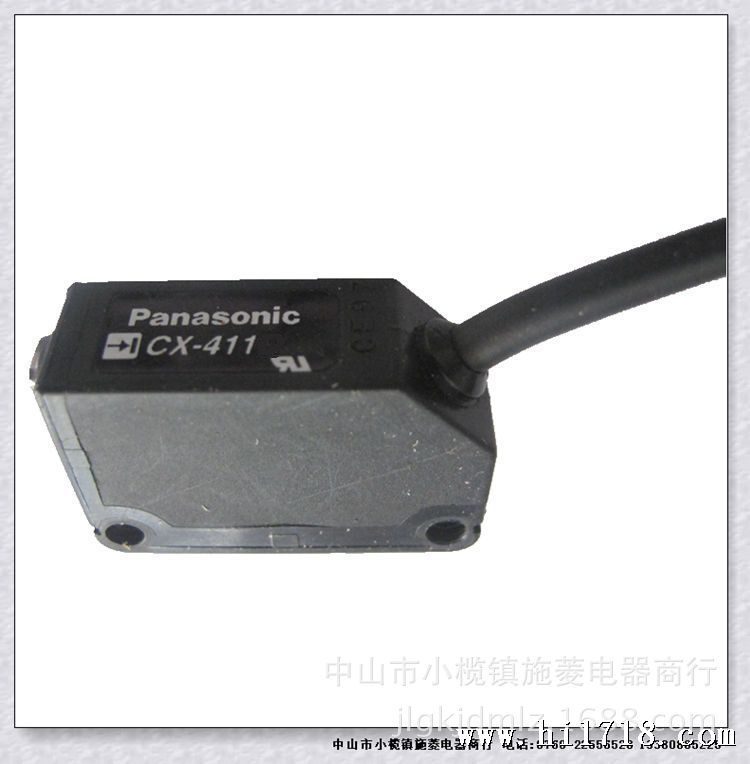

CX-41□
传感器
