560uf450v基板自立型大容量CD293H CD293高压牛角型snapiN铝电解电容器
品牌:xunda
尺寸大小：按客户要求
介质材料:铝电解
寿命：2000小时
电压范围：6.3V～500V
容量范围：0.1uF~22000uF
套管颜色：黑色或其他
应用范围：旁路、耦合、滤波、振荡、相移以及波形变换等
外形:圆柱形
封装模式：直插
频率特性:频
调节方式:固定
引线类型:同向端子引出
允许偏差:&plun;20%、&plun;10%或按客户要求
温度系数:85℃、105℃
包装方式：盒装
基板自立型大容量CD293（我司HP系列）铝电解电容器规范
1.0适用范围:
HP型铝电解电容器,系单向焊针引出型式产品,性能稳定,适用于开关电源、UPS电源等输入输出滤波和其它控制设备电子线路.
2.0一般数据:
2.1安装方式:将电容器焊针直接安装.
2.2外部图形及尺寸(单位:mm)
2.3标称值和特性
2.3.1电容量(C):68~82000μF
2.3.2电容量偏差(ΔC/C):&plun;20%(频率:120HZ&plun;10%,温度25&plun;5℃)
2.3.3额定工作电压(WV): 6.3V~450V.DC
2.3.4工作温度范围:-40℃~+105℃
2.3.5损耗角(TANδ): (频率:120HZ&plun;10%,温度25&plun;5℃)
额定电压(WV) | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160～250 | 350～450 |
损耗角(TANδ) | ---- | 0.55 | 0.50 | 0.45 | 0.35 | 0.30 | 0.30 | 0.25 | 0.20 | 0.15 | 0.20 |
2.3.6漏电流(I):在25&plun;5℃下施加额定工作电压2分钟,应合
I≤3√CV
I:漏电流(μA);C:电容量(μF);V:额定电压(V)
2.3.7标识
1 | 制造商标 | Xunda |
2 | 额定电压 | V |
3 | 标称容量 | μF |
4 | 系列名称 | HP |
5 | 负标识 |
|
6 | 套管颜色 | 黑色 |
7 | 油印颜色 | 白色 |
8 | 使用温度 | 105℃ |
9 | 容量公差 | M |
2.3.8.纹波电流:
2.3.8.1频率与系数关系
电容量 (μF) | 频率(HZ) | |||
60 | 120 | 1K | 10~50K | |
<100 | 0.9 | 1.00 | 1.15 | 1.25 |
≥160 | 0.8 | 1.00 | 0.94 | 1.47 |
2.3.9浪涌电压与额定电压之关系
额定电压(WV) | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 450 |
浪涌电压(SV) | 8 | 13 | 20 | 32 | 44 | 63 | 79 | 100 | 125 | 200 | 250 | 300 | 400 | 450 | 500 |

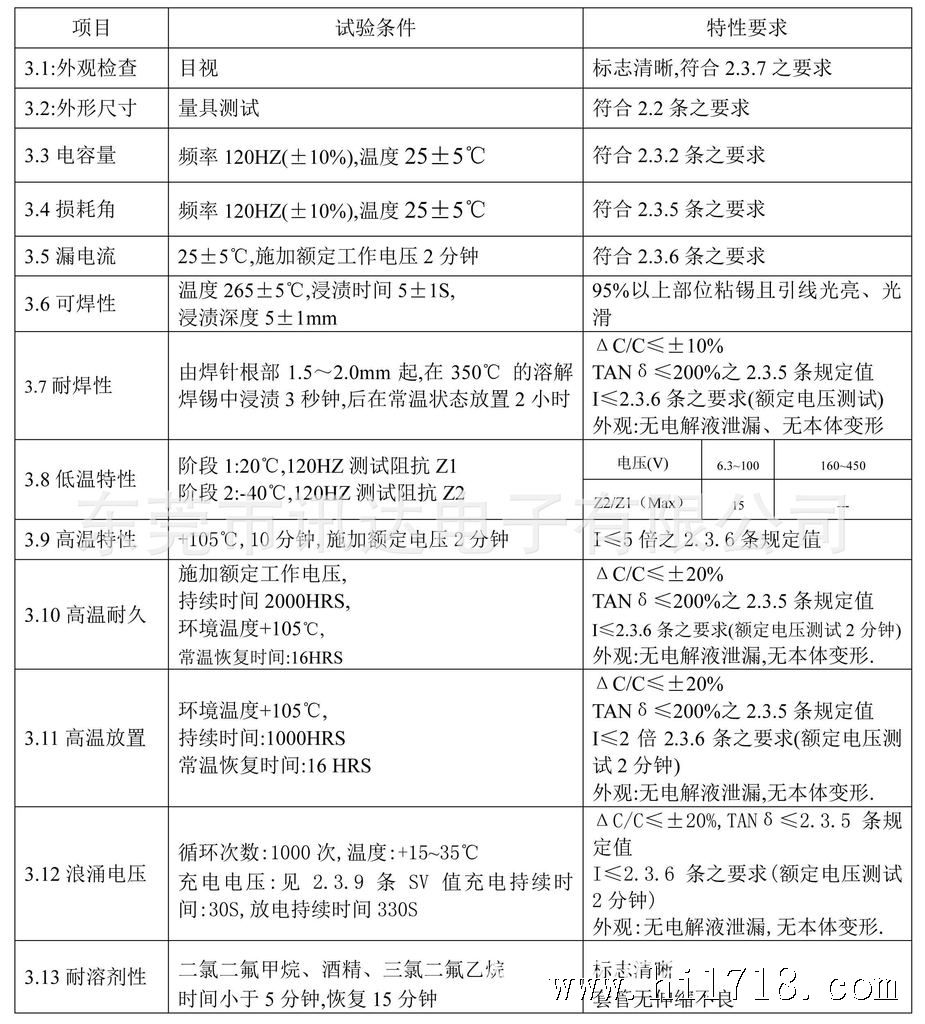

3.0检验与试验
4.0包装数量
尺寸 | 包装数量/盒(Pcs) | 包装数量/箱 (Pcs) | 尺寸 | 包装数量/盒(Pcs) | 包装数量/箱 (Pcs) |
22&tim;25 | 80 | 480 | 30&tim;25 | 80/2层 | 400 |
22&tim;30 | 80 | 480 | 30&tim;30 | 40 | 240 |
22&tim;35 | 80 | 480 | 30&tim;35 | 40 | 240 |
22&tim;40 | 80 | 480 | 30&tim;40 | 40 | 240 |
22&tim;45 | 80 | 400 | 30&tim;45 | 40 | 200 |
22&tim;50 | 80 | 400 | 30&tim;50 | 40 | 200 |
25&tim;25 | 70 | 420 | 35&tim;25 | 80/2层 | 400 |
25&tim;30 | 70 | 420 | 35&tim;30 | 40 | 240 |
25&tim;35 | 70 | 420 | 35&tim;35 | 40 | 240 |
25&tim;40 | 70 | 420 | 35&tim;40 | 40 | 240 |
25&tim;45 | 70 | 350 | 35&tim;45 | 40 | 200 |
25&tim;50 | 70 | 350 | 35&tim;50 | 40 | 200 |
5.0参考标准:GB2693-88
6.0对于有要求的产品,经双方协商后如无异议,可按协商要求生产.
