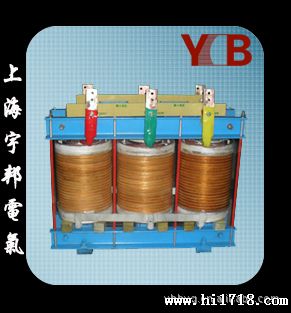

宇邦供应SG-F三相.单相干式设备隔变压器
▲产品概述
SG-F系列三相干式变压器是我公司多年来采用优质材料和的工艺技术生产160VA到600KVA之间，参照SG同类产品新技术，改进研制开发数控诉系统用变压器，它们的外形和安装尺寸已经准化，产品合VDE0550、IE30、5555、GB226等国际，标准。是适用于50Hz-60Hz，输入、输出电压不过500V的各种三相供电场合。产品的各种输入，输出电压的高低、联接级别、调节抽头的多少及位置（一般为&plun;5%或10%）系空气自冷式，具有体积小，重量轻、缘耐热、等级高的特点，加护外罩可保护人身和砸等优点。
本公司设计的此系列产品采用优质冷轧硅钢片，结构合理、性能好、效率高，噪音低、广泛用于数控机床控制系统作控制和动力电源之用。
变压器采用三柱式铁芯，Y/Y0联接，原、付线圈之间缘良好，并采用隔离，使付边电路免受及外界高频电磁波干扰，器身装于护网罩之内，以保散热良好。
▲使用条件
1、海拔高度不过2000m：环境温度上限不过+40℃，下限不低于-25℃。
2、空气相对湿度不大于90%（本月平均温度为+20℃）：无导电尘埃，无腐蚀气体的场所：
3、无显著摇动和冲击振动的地方，在没有雨雪侵袭的地方。
▲外形及安装尺寸
尺寸(mm) 容量（VA） | 安装尺寸 | 安装孔 | |||
Bmax | Dmax | Emax | A | C | |
YBSG-F1.5KVA | 270 | 170 | 195 | 120 | 95 |
YBSG-F3KVA | 360 | 195 | 270 | 232 | 140 |
YBSG-F5KVA | 382 | 195 | 285 | 250 | 134 |
YBSG-F7.5KVA | 300 | 215 | 247 | 150 | 130 |
YBSG-F10KVA | 420 | 260 | 430 | 300 | 190 |
YBSG-F17KVA | 460 | 300 | 390 | 300 | 190 |
YBSG-F20KVA | 460 | 320 | 465 | 362 | 165 |
YBSG-F26KVA | 470 | 340 | 440 | 300 | 190 |
YBSG-F30KVA | 470 | 340 | 486 | 300 | 190 |
YBSG-F37KVA | 510 | 350 | 510 | 300 | 190 |
YBSG-F45KVA | 650 | 360 | 510 | 300 | 190 |
YBSG-F64KVA | 750 | 360 | 573 | 300 | 240 |
