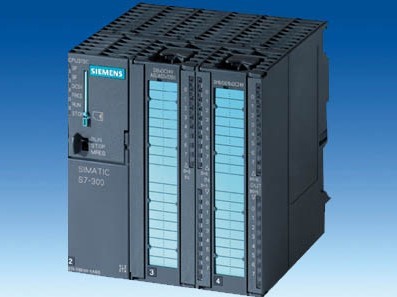

CPU 313C是一种紧凑型 CPU,用于对过程处理能力和响应时间要求很高的应用。集成数字量和模拟量输入/输出可实现与过程的直接连接。
此外,可以使用于过程处理相关的功能:
计数
频率测量
PID控制
设计
CPU313C 安装有:
微处理器
处理器处理每个二进制指令的时间 100 - 200 ns
扩展存储器
64 KB RAM (相当于大约 21 K 的指令) 用于执行相关的程序部分,为用户程序提供充分的空间;
微存储卡(8 )作为程序的装载存储器,也允许在 CPU 中保存项目(包括完整号和注解)。
灵活的扩展能力
多达 31 个模块,(4排结构)
多点接口 MPI
内置 MPI 接口可以多同时建立 8 个与 S7-300/400 或与 PG、PC、OP 的连接。在这些连接中,分别为 PG 和 OP 各保留一个连接。通过“数据通讯”,MPI可以用来建立多16个CPU组成的简单网络。
内置输入/输出;
24个数字量输入 (输入可以用作报警处理) 和16个数字量输出以及4和模拟量输入和2个模拟量输出,用于测量电流/电压信号;以及1个附加输入用于测量温度。
S7-300CPU313CS7-300CPU313CS7-300CPU313CS7-300CPU313C
67307-1BA00-0AA0 | 电源模块(2A) |
67307-1EA01-0AA0 | 电源模块(5A) |
67307-1KA01-0AA0 | 电源模块(10A) |
67312-1AE13-0AB0 | CPU312,32K内存 |
67312-5BE03-0AB0 | CPU312C,32K内存 10DI/6DO |
67313-5BF03-0AB0 | CPU313C,64K内存 24DI/16DO / 4AI/2AO |
67313-6BF03-0AB0 | CPU313C-2PTP,64K内存 16DI/16DO |
67313-6CF03-0AB0 | CPU313C-2DP,64K内存 16DI/16DO |
67314-1AG13-0AB0 | CPU314,96K内存 |
67314-6BG03-0AB0 | CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO |
67314-6CG03-0AB0 | CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO |
67315-2AH14-0AB0 | CPU315-2DP, 128K内存 |
67315-2EH13-0AB0 | CPU315-2 PN/DP, 256K内存 |
67317-2AJ10-0AB0 | CPU317-2DP,512K内存 |
67317-2EK13-0AB0 | CPU317-2 PN/DP,1内存 |
67318-3EL00-0AB0 | CPU319-3 PN/DP,1.4M内存 |
