数码管2821AS/BS 0.28英寸 长7.4mm宽10mm高6mm 红色数码管
LED数码管简介 |
| 1、产品名称:LED数码管 2、字位数:1位 6、外形尺寸:7.50mm×10.00mm×6.00mm 7、公共脚:3 8(梅花脚)/1(双排脚) 8、总PIN数:8/10 pins 9、性:共阴/共阳 12、胶体颜色:乳白色 |

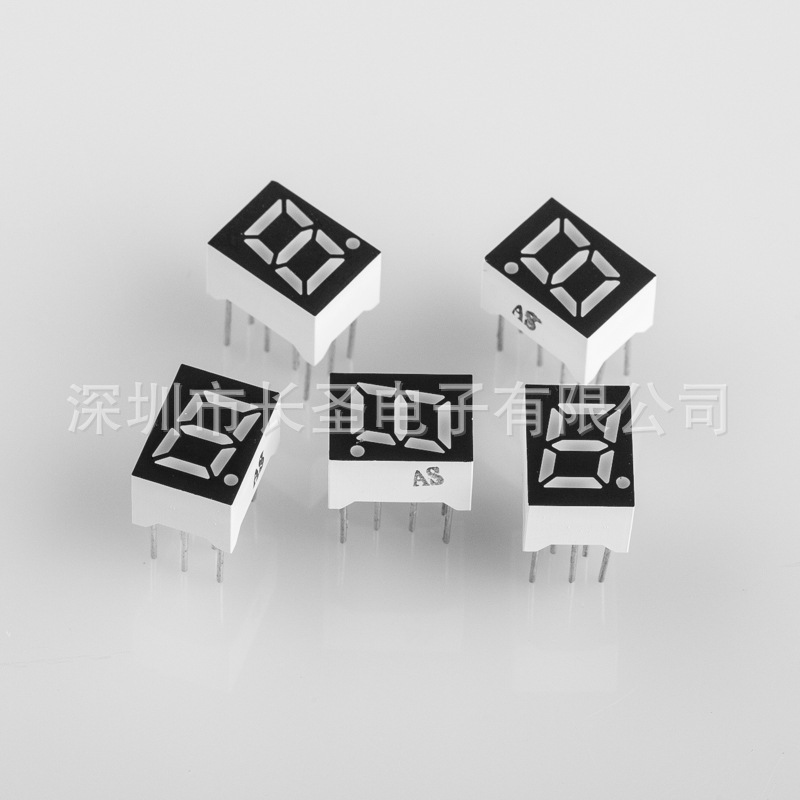

| LED数码管图片 |
|

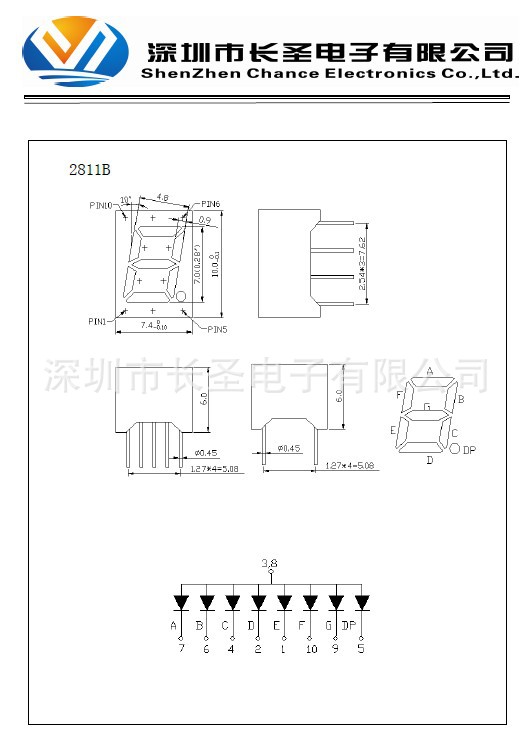

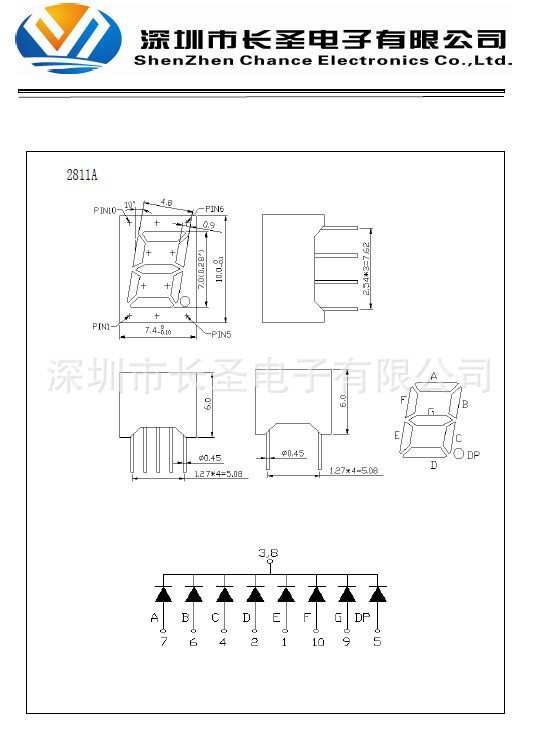

| LED外形尺寸 |
|
| LED数码管特性描述 |
| ★ 能在低电压、小电流条件下驱动发光 ★ 发光响应时间短(<0.1μs),高频特性好,单色性好,亮度高 ★ 体积小,重量轻,冲击性能好.固态封装,封装方式为灌胶型,稳定性高 ★ 寿命长,使用寿命在5万小时以上 ★ 可连续扫描驱动各字节 ★ 良好的显示效果、视角宽 ★ 推荐恒流使用,恒压会出现亮度不均匀现象 ★ 表面有保护膜的产品,可以在使用前撕下来 ★ 焊接温度: 260℃ 停留时间长5秒 ★ 当工作温度高于25℃时,Ifm,ifp和Id须降低;电流降低率是-036mA/℃(直流驱动)，或-0.86mA/℃(脉冲驱动)功耗率是-0.75mW/℃。产品的工作电流不能大于对应工作温度条件Ifm或Ifp的60%。 ★ 蓝色,翠绿色,白色请采取静电措施 |
| 一、限参数(Limited Parameters) | ||
| 参数 Parameters | 号Symbol | 限参数Limited Parameter |
| 脉冲电流Peak Forward Current | Ifp | 100mA |
| 直流电流Continuous Forward Current | If | 20 mA |
| 反向电压Reverse Voltage | Vr | 5V |
| 工作温度Operating temperature Range | Topr | -30 to +70℃ |
| 储存温度Storage temperature Range | Tstg | -40 to +85℃ |
| 二、光电参数(Photoelectric Parameters) | |||||||
| 参数 | Forward Voltage | Reverse Current | Luminous | Welength | Power | ||
| 正向电压 | 反向电流 | 波长 | |||||
| Parameter | Intensity | Consumption | |||||
| 发光强度 | 功耗消耗 | ||||||
| 号notation | VF | IR | IV | λp | pt | ||
| 单位unit | V | uA | mcd | nm | mW | ||
| 条件condition | IF=20 mA | VR=5V | IF=20mA | IF=20mA | IF=20mA | ||
| 平均 | 平均 | 平均 | 平均 | 平均 | |||
| erage | MAX. | erage | erage | erage | erage | ||
| MAX | |||||||
| 高亮红High red R | 2 | 2.4 | -- | 20 | 50 | 635 | 36 |
| 亮红 red SR | 2 | 2.4 | -- | 20 | 80 | 620 | 40 |
| 黄绿色Yellow green G | 2 | 2.4 | -- | 20 | 35 | 571 | 44 |
| 黄色Yellow Y | 2 | 2.5 | -- | 20 | 100 | 590 | 42 |
| 蓝色Blue B | 3 | 3.4 | -- | 20 | 180 | 465 | 66 |
| 翠绿色Pure green PG | 3 | 3.4 | -- | 20 | 220 | 515 | 66 |
| 白色White W | 3 | 3.4 | -- | 20 | 180 | 6000K | 66 |
