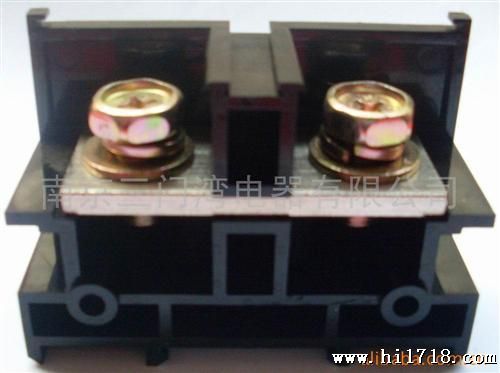

JHY1-300A接线端子适用与交流50HZ（或60HZ）额定电压660V或直流电压440V的电路中作为1.0MM2铜导线的连接之用，其性能合GB/T14048。1-2000《低压开关设备和控制设备总则》也合IEC947-7-1：2000的标准要求。
产品缘材料采用PC料，其阻燃性能UL94-VO级，I≥600V。可在+120℃～40℃环境温度范围内工作。
板式的连接方式，接线直观，方便，牢固。
型号 | JHY1-300A |
外形尺寸 |
|
宽度/厚度/高度/挡板厚度(mm) | 89.5/20/64/ 3.6MM |
螺钉公称直径(mm) | M8 |
扭距(Nm) | 0.6-0.8 |
剥线长度(mm) | 25 |
电压(V) | 660 |
电流(A) | 300A |
导线截面(mm2) | 70.0MM |
刚性导线(mm2) | 2.5-150 |
柔性导线(mm2) | 2.5-150 |
安装轨 | 型号 |
5平导轨 | TH35-7.5 |
端板 | JHY1-300G |
中心式联接件 | JHY1-300/10L |
空白标记条 | JHY1-300B |
透明尘罩盖 | JHY1-300Z |
