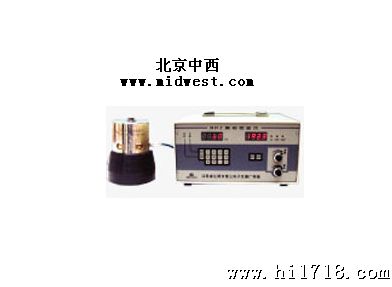

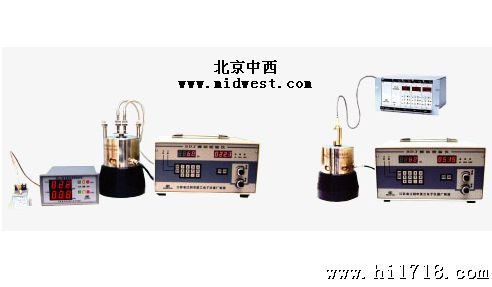

振动校验仪是目前便携式振动校验标定台中功能最全、性能最稳定的校验装置。分别有信号发生器、功率放大器、频率计、振动台体、标准传感器、数字显示表等组合而成。它可以校验各种振动传感器，即:磁电式传感器、压电式传感器、电涡流传感器。采用高微处理芯片，实现智能化设置，并带有过载保护，适合于工作现场或计量室使用。 二、技术指标 内部信号源频率误差： （10～300Hz）±0.1% 振动幅值：±4mm 负荷重量：≤1000g 台体失真度:符合国标。 （以上参数与被校传感器的重量，所选频率及增益调节输入量值有关） 线性：振 幅：±0.05μm 振 速：±0.05mm/s 加速度：±0.05m/s2 电 源：AC220V/50Hz 外型尺寸： 校验仪：320×158×290（ mm） 校验台：φ120×155（ mm） 三、订货指南 标定频率范围： A、常用频率:14～100Hz ±0.5% 适合于校验有关汽轮机、风机、减速机的振动仪表。 B、低频率:1～20Hz ±0.5% 适合于校验水轮机、低速转子的振动仪表。 C、高频率:100Hz～1KHz ±0.5% 适合于校验空压机、压缩机等高速旋转机械的振动仪表。 操 作 说 明 SDJ型振动校验仪在通电后，首先观察表头幅值显示是否为零位，如果不在零位，应将调幅旋钮调至零位后，确定您需要测量的频率范围，在背面板上选择频率开关的位置A档或B、C档，方可开始设置。每当需要重新改变频率时，幅值显示表头应先回到零位，才可重新设置频率，以免造成不必要的损坏。 1、设置频率：按左边STEP按键，“S”指示灯亮，直接按数字键，设置所需频率。例：按60表头显示60Hz，再按RUN键“R”灯亮，确认后进入运行状态。 2、选择测量功能：振动位移μm，振动速度mm/s，振动加速度m/s2，按右边STEP功能设置键即可，再按右边RUN键，确认即可。 3、当频率确定、测量选择功能确定后便可调节测量范围的大小即改变幅值大小，可旋转调幅旋钮和增益旋钮，达到你所需要的数值，此时便可相应调正被测仪表的数值。该校验仪数字显示高，操作十分方便。 4、每当需要改变频率范围时，必须将调幅旋钮调至值，即表头幅值显示为零位时，才可以改变频率设置，否则会造成误操作。 5、被校表计的标定：（仅供参考） a、线性标定：固定频率值，改变幅值观察被测表计的线性。 例：用于汽轮机的振动可固定频率在60Hz，用于风机的振动可固定频率13Hz。再改变振动幅值，振幅位移值0～400μm范围内可调；振动速度值0～40.0mm/s范围内可调；加速度值0～10.0m/s2范围内可调；观察每点的线性。 b、频响特性标定：固定幅值，改变频率，观察被测表计的频响特性。 例1振幅：频率0～100Hz范围内，振动幅值可固定在60μm或100μm，150～300Hz范围振动幅值可固定在30μm或10μm，观察其频率响应特性；例2速度：频率0～100Hz范围内，振动速度即振动烈度值可固定在10.0mm/s，150～300Hz范围内幅值可固定在5.0mm/s，观察其频率响应特性；例3加速度：频率0～100Hz范围，振动加速度可固定在3.0m/s2；频率150～300Hz范围内，振动加速度可固定在1.0m/s2，观察其每点的频率响应特性。 c、当校验轴的相对振动传感器即电涡流传感器时,只需要将背面板频段开关置于B、C档,再将标准传感器和被校验传感器分别固定在安装支架上(随机配带)便能开始设置。 注意：当频率讯号超过100Hz时为高频信号，固定幅值小一点对台体的使用寿命有好处
