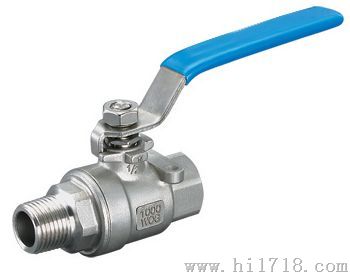

【产品名称：Q21F二片式内外螺纹球阀、304不锈钢二片式内外丝球阀、不锈钢内外螺纹球阀、Q21F-16P二片式外螺纹球阀、Q21F-16P不锈钢外螺纹对焊式球阀】
【产品型号：Q21F】
【产品压力：1.0-6.4MPa】
【产品材质：不锈钢】
一、Q21F二片式内外螺纹球阀主要性能规范：
1、公称压力:PN1.6,2.5,4.0,6.4MPa
2、强度试验压力：PT2.4,3.8,6.0,9.6,MPa
3、低压气密封试验压力：0.6MPa
4、适用介质：Q21F-(16-64)C 水，油，气
5、适用温度：-29～280℃
6、适用介质：Q21F-(16-64)P 硝酸类 Q21F-(16-64)R 醋酸类
7、适用温度：-40～280℃
二、Q21F二片式内外螺纹球阀主要件材质：
| 件名称： | Q21F-(16-64)C | Q21F-(16-64)P | Q21F-(16-64)R |
| 阀体 | WCB | ZG1CR18Ni9i CF8 | ZG1Cr18Ni12Mo2Ti CF8 |
| 球体 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
| 阀杆 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
| 密封圈 | 聚四氟乙烯Polytetrafluorethylene(PTEE) | ||
| 填料 | 聚四氟乙烯Polytetrafluorethylene(PTEE) | ||
| DN | G | d | L | M | E | Φ | H | W |
| 8 | 1/4" | 8 | 85 | 20x1.5 | 15 | 22 | 40 | 105 |
| 10 | 3/8" | 8 | 85 | 24x1.5 | 16 | 26.5 | 42 | 105 |
| 15 | 1/2" | 10.5 | 85 | 30x2 | 18 | 31 | 45 | 110 |
| 20 | 3/4" | 13 | 90 | 36x2 | 18 | 37 | 48 | 110 |
| 25 | 1" | 17 | 100 | 42x2 | 20 | 43 | 43 | 110 |
| 32 | 1?" | 22 | 120 | 52x2 | 20 | 53 | 64 | 135 |
| 40 | 1?" | 26 | 135 | 60x3 | 25 | 62 | 75 | 160 |
| 50 | 2" | 32 | 140 | 72x3 | 25 | 73 | 79 | 170 |
四、沪达阀门订货说明：
1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥是否带附件以便我们的为您正确选型。
2、如有要求时请在订购产品时注明。
3、若已经由设计单位选定的型号，请按型号直接向我公司（上海沪达阀门有限公司）销售部订购。
4、当使用的场合重要或环境比较复杂时,请您尽量提供设计图由我们的阀门为您审核把关。欢迎选购订做！
