一、 概述

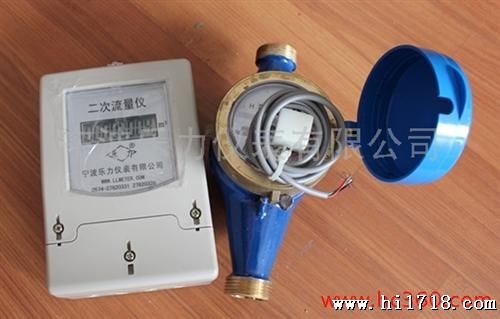

LL-15~500E型二次流量仪是由智能水表（以下简称表）和LEC液晶显示器（以下简称二次表）二部分组成。表安装位置与普通水表相同，二次表作为辅助读数器安装在便于抄表的地方。
二、 用途
主要用于显示埋地、高空等管路上不便于抄读、又比较分散安装的水表流量。
三、 特点
1、 表和二次表分离并可同时显示用户水量。
2、 二次表内藏高容量电池，不用市电，电池可更换。
3、 二次表可清重复计数。
四、 技术参数及使用条件
（一）表
1、 水温：≤40℃ ；热水：≤90℃
2、 公称压力：≤1.0Mpa
3、 不能浸入水中
4、 示值误差及流量范围：（见表1）
从包括小流量至不包括分界流量的低区为&plun;5%
从包括分界流量至包括流量的高区为&plun;2%
5、 外形尺寸及重量：（见图1，见表2）
表1 表2
图1
（二）二次表
工作环境：不允许安装在露天、日晒、雨
淋、温度-5℃—+50℃
2、 信号传输距离（有线）<500米
3、 二次表内藏电池寿命>4年（3.6v,1.8AH）
4、 贮存环境：干燥、避震、温度-20℃—+50℃
5、 外形尺寸（见图2）
6、 显示范围：
XS-15～50液晶显示器（DN15～50）显示0～9999 m³
XSJ-50～500液晶显示器（DN50～500）
口径50mm—300mm：1—999999m³
口径400mm—500mm：10— m³
7、 各导线接线处不得进水。
五、 安装与使用 图2
（一）、现场要求：
布线：信号线建议采用三芯线（实际用二芯），在布线前检查电线导通良好，布线可以暗埋，也可用明线，附近应避免强磁干扰。
（二）、安装要求：
1、 表安装：
（1） 安装前清理管道内的杂物，表水表安装，方式与普通同口径水表一样。
（2） 机械计数器不能水淹。
（3） 接线方法：连接螺钉压牢导线，然后盖上罩子，旋上铅封螺钉，后打上铅封。
二次表安装：旋出铅封螺钉，拆下机芯，选择适当的墙体（一般二次表安装在离地面1.5米—1.8米高度），预打直径6mm墙孔二个，间距60&plun;1mm，信号线穿过底座的穿线孔，然后在机芯底版的接线柱上接线，将机芯装入底版中，旋入铅封螺钉固定，并打上铅封。
LL-15～500E型二次流量仪现场示意图
宁波乐力仪表有限公司
| 公称口径 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| 长 度 | 200 | 200 | 225 | 250 | 300 | 350 | 450 | 500 | 600 | 800 |
| 宽 度 | 175 | 175 | 200 | 220 | 285 | 340 | 395 | 445 | 565 | 670 |
| 总 高 | 235 | 235 | 255 | 265 | 325 | 352 | 470 | 495 | 635 | 740 |
| 高 度 | 360 | 360 | 360 | 360 | 420 | 420 | 660 | 660 | 750 | 840 |
| 重 量 | 12 | 13 | 16 | 19 | 42 | 63 | 94 | 114 | 199 | 340 |
| 螺栓孔中 心圆直径 | 125 | 145 | 160 | 180 | 240 | 295 | 350 | 400 | 515 | 620 |
| 单边螺栓数 法兰孔直径 | 4 Φ18 | 4 Φ18 | 8 Φ18 | 8 Φ18 | 8 Φ22 | 8 Φ22 | 12 Φ22 | 12 Φ22 | 16 Φ26 | 20 Φ26 |
| 公称 口径 | 流量 | 公称 流量 | 分界 流量 | 小 流量 | 小 读数 | 读数 |
| mm | m3/h | m3 | ||||
| 50 | 30 | 15 | 4.5 | 1.2 | 0.01 | 999999 |
| 65 | 50 | 25 | 7.5 | 2.0 | ||
| 80 | 80 | 40 | 12 | 3.2 | ||
| 100 | 120 | 60 | 18 | 4.8 | ||
| 150 | 300 | 150 | 45 | 12 | 0.1 | |
| 200 | 500 | 250 | 75 | 20 | ||
| 250 | 800 | 400 | 120 | 32 | ||
| 300 | 1200 | 600 | 180 | 48 | ||
| 400 | 2000 | 1000 | 300 | 80 | 1 | 9 |
| 500 | 3000 | 1500 | 450 | 120 | ||
1、
