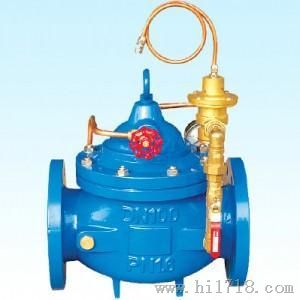

LH45X-16限流止回阀

【产品型号：LH45X】

【产品压力：1.6-2.5MPa】

【产品材质：铸铁、铸钢、不锈钢】

一、LH45X-16限流止回阀产品说明：

       沪达阀门LH45X-16系列限流止回阀主要用于多泵并联采用改变台数的方式进行流量调节的系统中，安装在水泵的出口，起限制水泵流量，稳定扬程的作用。使水泵在区内工作，低扬程大流量水泵过载烧坏电机。

二、LH45X限流止回阀的性能特点：

1、支持水泵工作点在区内工作；

2、限制水泵大流量，低效率时运行；

3、微阻缓闭止回停泵时，关闭无水锤现象；

4、水泵过载额定电流烧坏电机；

5、无级调节扬程功能；

6、限制扬程可调范围0.1-0.6 Mpa，出厂时设定在0.1 Mpa；介质温度：0-150℃；

三、LH45X限流止回阀的安装调试：

1、介质流动方向与阀体箭头方向一致；

2、外接导压管装置出厂前压力试验，安装时严禁损伤导压装置；

3、阀上的1/2管接头应安装在水泵入口处；

4、可水平安装也可以垂直安装；

5、当需求扬程大于0.1Mpa时，先逆时针把四通开大，然后再顺时针逐渐关闭调压阀，关闭过程中出口压力会逐渐，直至出口压力为需要扬程时，即完成初调节，反复启闭水泵2~3次，每次运行3~5分钟，出口压力不变即完成调试工作；

6、视水质情况应经常检查出口压力值，当出口压力小于设定值时，应开启过滤器排除污物。

四、沪达牌LH45X限流止回阀的选型：

     可根据水泵公称通径直接选用。控制扬程的设定可按电机额定电流设定，也可以按率工况设定，限流止回阀的工作扬程设定值可调，一般出厂设定值为设计工况扬程。

五、LH45X-16限流止回阀主要技术参数：

1、公称压力1.6MPa（2.5 MPa预定）；

2、介质温度0~150℃；

3、工作压差范围0.04~0.4 MPa；

4、结构长度合GB/T12221中“截止阀及止回阀的结构长度”中的优选尺寸。

5、法兰尺寸合GB4216.2中灰铸铁法兰尺寸。
