安航电器有限公司
公司品牌：安航AN&H

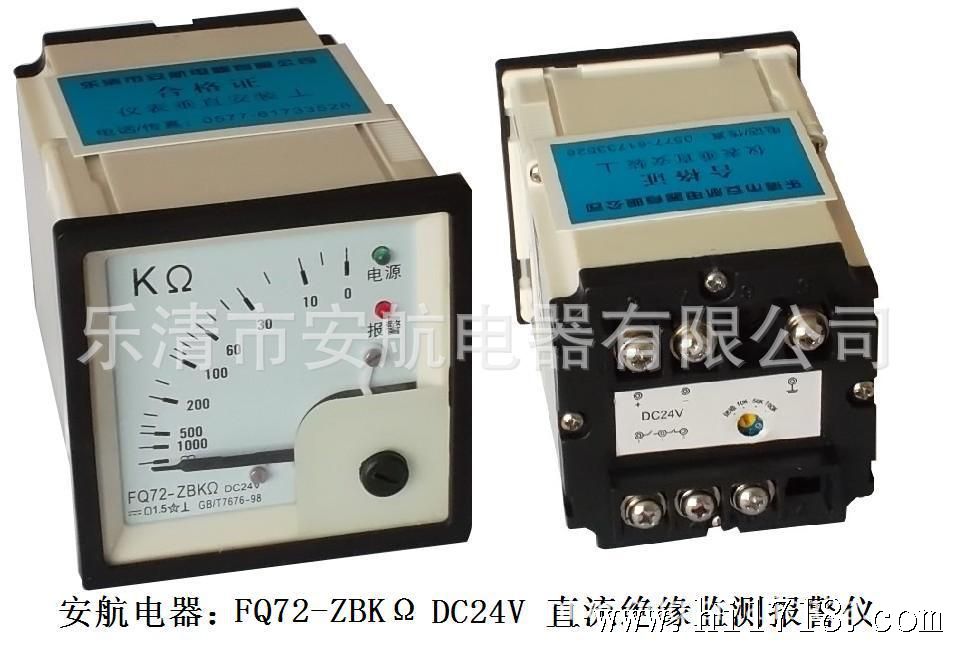

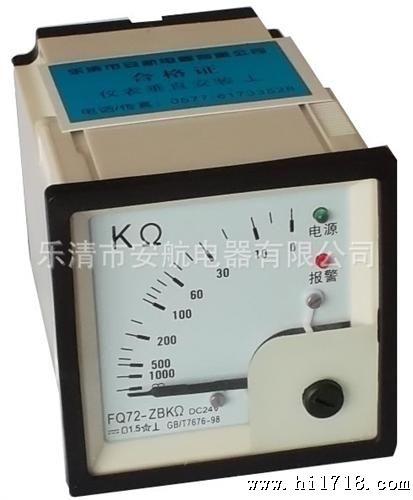

产品型号：FQ72-ZBKΩ（直角表90度：外形72X72mm、开孔68X68mm）可扩展为广角度240度
FQ96-ZBKΩ（直角表90度：外形96X96mm、开孔92X92mm）可扩展为广角度240度
仪表特点
直流电源对地电阻监测仪主要适用于连续监测500V以下非接地式配电系统中船舶外壳与电气回路之间的缘电阻。
测量范围 0.005-0.2-1MΩ
报警信号值为四档：自检、10-50-100KΩ， 在使用前调整分档报警钮，选择所需的报警档位
报警信号输出值可根据需要连续设定报警值,并在直流电源正或负对地电阻出现异常,缘电阻低于设定的报警值时发出报警讯号。
报警讯号输出容量：DC 24V 3A
AC 220V 1A（max）
在同一网络中，不能同时使用两台监测仪或与其他仪器同时测量同一网络的缘电阻。
通用技术性能
项 目 | 特性参数 |
技术标准 | GB/T7676–1998、IEC60092–504 |
等级 | 2.5 |
使用温度 | –10℃～+55℃ |
指针转角 | 250度90度 |
安装位置 | 垂直（⊥） |
仪表正面尺寸 | 72x72mm 96x96mm |
耐电压 | 电路与外壳AC：2000V /1分钟 |
耐冲击 | 50g |
外壳材料 | 表壳、表盖：阻燃ABS 端子板：阻燃聚碳酸酯 |
工作电源 | DC：24V |
操作过程：
1)按照安装接线图将线接好。
2) 在使用前调整分档报警钮，选择所需的报警档位。
3) 接通电源，仪器即处于监测状态，指针指示值即为缘电阻值。
4) 当缘电阻低于设定值，仪器将输出报警讯号，此时常开端与公共端处于接通状态，当缘电阻恢复正常时，仪器报警状态自行取消，此时常闭端与公共端处于接通状态。
主要技术性能
环境条件：-25～+40℃(交流表0～+40℃)
相对湿度：25％～80％
耐机械力性能：机械冲击性能高,振动在加速度0.7g的条件下满意运行;能承受加速度为150m/ s及冲击频率每分钟80-120次，历时2小时的运输震。
外壳:外壳护合IP22要求
耐压：交流50Hz，AC2000V，历时1分钟。
重量：小于1Kg
工作位置：垂直(⊥)使用。
安航电器有限公司主要生产：电流表、电压表、频率表、功率表、功率因素表、高阻表、缘电阻一体化高阻监测仪、同步S表、同步带并车表、转速表、舵角表、压力表、温度表、流量表、米分表、米速表、计时表、平方表等一系列非电量船用仪表，质量、外观精美，主要用于：船舶，航天航空，铁路，地铁，石油，化工，焊接，建筑，工业装备，输配电等各个领域的设备上
96型：Q96,F96,51L5(Z96),51L4,51T4,51T5,51L6,51T6,LS96等等
45型：45L8,45T8,45C8,45L9,45T9,45C9,LS110,2101,2102,2103,2105,2106,2107,2108,2109等等
63型：63L18,63C18,63L19,63C19,LS80,63L1,63C1,63L2,63C2,63L10,63C11,2181,2182,2183,2185,2187,2188,2189等
73型：Q72,F72,61L14,61C14,61L13,61T13,61C13,LS72等等
其它：63C7,63L7,45C3,45L1,45D1,45C1,42L1,42C1等等
NGJ-I/-II逆功率继电器，JDG4-0.5电压互感器，DL-III电感式舵角指式器等等船舶电器
