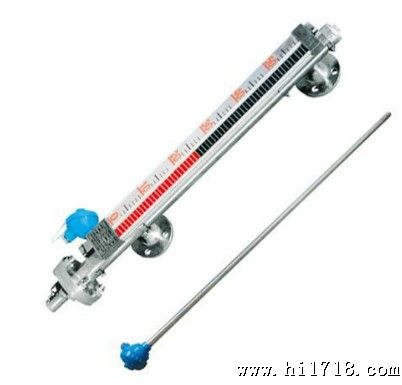

保温型磁性翻板液位计
UHZ型磁翻板液位计是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置；其中UHZ型磁翻板液位计是基本的一种产品，其余的各种产品都是在其基础上的延伸；在检测液位的同时我们赋予它们更多的实用功能。
磁翻板液位计的工作原理：磁翻板液位计有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
控制型液位计是在磁翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；远传型是在磁翻板液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
保温型磁性翻板液位计特点
① 无泄漏、耐腐蚀、使用；
② 结构简单、维修量小，使用寿命长；
③ 液位容易观看，适于远距离，气红液绿，一目了然；
④ 中心距可以任意尺寸，不受玻璃板、石英管长度限制。
保温型磁性翻板液位计技术参数
正常工作条件
环境温度 －25℃～70℃
相对湿度 5%～100% （包括凝露和直接湿）
大气压力 86MPa～108MPa
测量范围 500mm～3000mm分档
测量 浮子式指示器&plun;20mm
翻柱式指示器&plun;20mm
工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
介质密度 0.5g/cm3～1.8g/cm3分档
介质粘度 ≤0.05Pa?s
介质温度 -25～80℃ 、（高温型0～200℃）、（高温型0～450℃）
跟踪速度 ≤0.8m/s
接触介质材料 1Cr18Ni9Ti 聚四氟乙烯
控制点误差 &plun;10mm
回 差 不过基本误差
重复性误差 不过基本误差
开关控制点的接点容量 AC或DC220V;1A（纯阻性负载）
控制点间小间距（mm） 60
外壳护等级 IP54
显示仪表 XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160×80×180
爆等级 dⅡBT4
