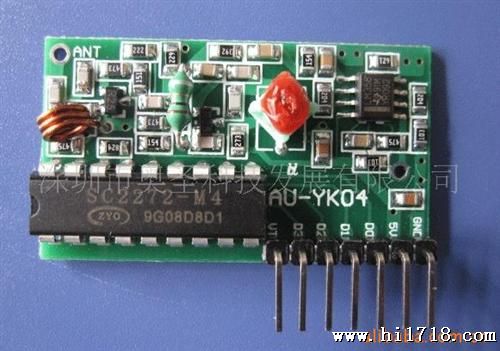

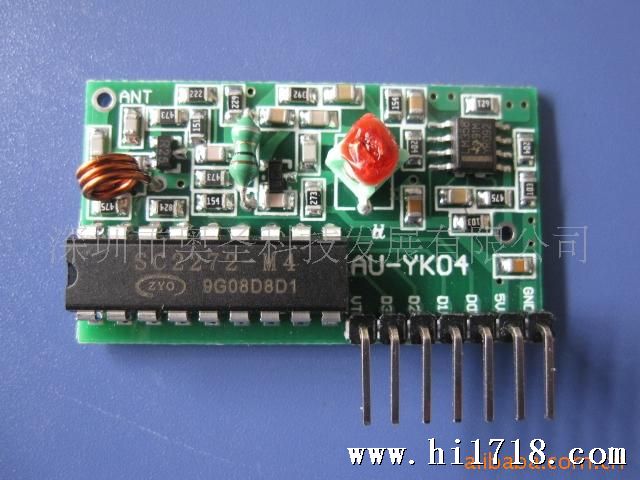

产品型号：AU-YK04
产品名称：5伏高频再生四路解码接收模块
一、技术参数
工作电压(V)：DC5V
静态电流(mA)：4.5MA
调制方式：调幅（OOK）
工作温度： -10℃~+70℃
接收灵敏度(dBm)：-105DB
工作频率(MHz)：315、433.92MHz（266-433MHZ频率段可任选）
编码方式：焊盘编码（固定码）
工作方式：M4（点动：按住不松手就输出，一松手就停止输出）、L4（互锁：四路同时只能有一路输出）、T4（自锁：四路相互输出、互不影响，按一下输出再按一下停止输出）
尺寸(LWH)：41*23*7mm
二、产品 特点：
再生接收模块采用LC振荡电路，内含放大整形，输出的数据信号为解码后的高电平信号，使用为方便，并且价格低廉，所以被广泛使用。带四路解码输出（同时也可改为六路点动或互锁输出），使用方便；频点调试容易，供货周期短；产品质量一致性好，。
接收模块有较宽的接收带宽，一般为&plun;10MHz，出厂时一般调在315MHz或433.92MHZ（如有要求可调整频率，频率的调整范围为266MHz~433MHz。）。接收模块一般采用DC5V供电，如有要求可调整电压范围。
三、脚位及使用说明：
脚位 | 名称 | 功能说明 |
1 | VT | 输出状态指示 |
2 | D3 | 数据输出 |
3 | D2 | 数据输出 |
4 | D1 | 数据输出 |
5 | D0 | 数据输出 |
6 | 5V | 电源正 |
7 | GND | 电源负 |
8 | ANT | 接天线端 |
接收模块一共有八个外部接口，上面有英文表示。“5V”表示接电源正，“ D0、D1、D2、D3”表示输出，“GND”表示接电源负，“ANT”表示接天线端。
使用前要接上50欧姆1/4波长的天线，并且天线应该是直的，以的接收效果，波长=/频率。
四、应用环境（应用领域）
无线遥控开关、遥控插座、数输、遥控玩具、盗报警主机、车库门、卷闸门、道闸门、伸缩门等门控业及其遥控音响领域等。
五、自选配件
与公司发射系列、遥控器系列产品配套使用。
六、备注
VCC电压要与模块工作电压一致，且要做好电源滤波；
天线对模块的接收效果影响很大，接1/4波长的天线，一般采用50欧姆单芯导线，天线的长度315M的约为23cm，433M的约为17cm；
天线位置对模块接收效果亦有影响，安装时，天线尽可能伸直，远离屏蔽体，高压，及干扰源的地方；
使用时接收频率、解码方式应与发射匹配。
