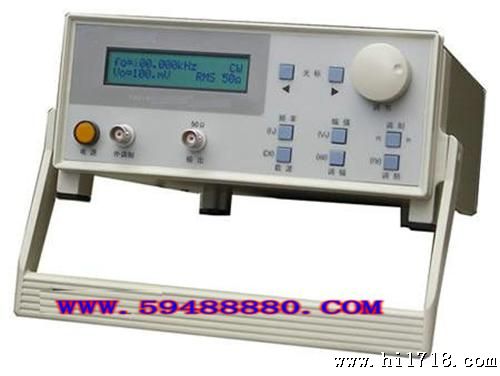

| ZH5538型全数字合成高频信号发生器 (50MHz，DDS) | |
| 产品简介: 比模拟机还便宜的全数字化高频信号发生器 比模拟机操作更简便的“傻瓜化”新型仪器 特点： 本机硬件全集成化，参数调节软件化，机内无可调元器件，使可靠性达到度。 LCD屏菜单式同时显示：频率、幅值、匹配阻抗、调制方式、调制度等。 从1Hz ～ 40MHz极宽的信号频率范围。（按用户要求低端可至1mHz，高端可至80MHz）。 优于10ppm信号频率。 输出幅值：2Vrms（开路），1 Vrms（50Ω）。 优于1%（±0.01dB）幅值调节细度。 优于－40dBc总谐波失真。 优于0.5dB幅频平坦度。 AM：三位数显调制度（0～100%），可内外调制。 FM：三位显调制频偏（0～100kHz），可内外调制。 技术规格： 频率范围：1Hz～40MHz 6位数显从1.00000 Hz 到40.0000MHz 频率度：±10ppm或±0.05 Hz 频率温度稳定度：50ppm(0℃～40℃) 频率时间稳定度：±5ppm（每小时） 信号谐波失真：（50Ω匹配负载，1Vp-p输出时） ＜20kH： -60dBc 20kHz～1MHz：-50dBc 1MHz～10MHz：-40dBc 10MHz～40MHz：-30dBc 输出幅度范围：2 Vrms（开路），或1 Vrms（50Ω负载） 输出幅值显示：3位有效数显，从1.00mV～1.00V 幅度调节细度：1% 输出阻抗：50Ω 稳幅特性（频幅平坦度）：10Hz～10MHz±0.5dB 1Hz～40MHz±1dB 调制特性： 工作模式可分为载波、调幅、调频三种： 载波即无调制模式，信号可设置为连续从1Hz～40MHz正弦波。 调幅分为内调制和外调制。调频也可内调制和外调制。 调幅特性： 载波频率范围：10kHz～40MHz* 调制频率：内调制时1kHz，外调制时10Hz～100kHz 调幅度：0～100% 三位数显 调制失真：≤2%（内调制时） 外调制输入：当载波幅值为1Vp-p,输入±0.4p-p外调制信号，能达到100%调制度。 调频特性：（外调频为选购功能） 载波频率范围：100 kHz～40MHz* 调制频率：内调制时1 kHz，外调制：10Hz～100kHz 调频频偏范围：1 kHz～100kHz三位数显 寄生调幅：≤2%（内调制） 外调制输入要求：幅值≤1Vrms,阻抗1kΩ * 调制时一般要求载波频率（fo）高于调制信号频率，所以提高了载波的下限值，当然用户也可以把fo设置于低频率。但观察到的不是典型的调制波了。 |
 |
本公司经营全数字合成高频信号发生器，质量保证，欢迎咨询洽谈。
