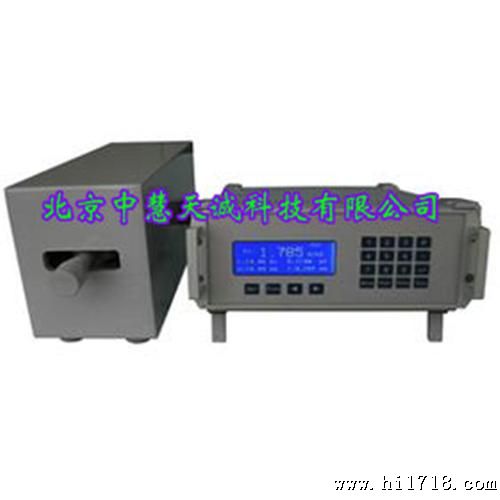

| 硅钢片铁损测量仪/铁损仪 型号：JZXS-200M |
货号：ZH9193 |
| 产品简介: 硅钢片铁损测量仪适合电机、变压器生产厂家，在原料采购或生产现场，用于快速检测硅钢片的品质，也可对冲压后的硅钢片进行品质检测。 该仪器参照国标GB/T13789-92中的测量方法，采用单片机控制技术和A/D、D/A相结合，内置正弦波励磁电源，直接显示铁损Ps值（W/kg），磁场Hm值（A/cm）或磁感Bm值（T）。 通过选配测量软件，组成硅钢片自动测量仪，可自动测量硅钢片的Ps(B)损耗曲线、Ps(H)损耗曲线和B(H)磁化曲线。 适用于测量各种厚度的冷轧取向、无取向和热轧的硅钢片。 可选择定B或定H测量，定B测量Ps时保持磁通正弦，有效消除谐波影响。 测试结果不含铜损，确保铁损测量更真实。 测试探头加入空气磁通补偿线圈，确保测试结果更准确。 三个Bm测试点和三个Hm测试点可供用户自由设定，关机后设定数据不丢失。 可根据测试数据，在坐标纸上手工绘制Ps(B)损耗曲线、Ps(H)损耗曲线、B(H)磁化曲线。 可通过RS232接口与计算机连接，选配自动测量软件（需另购），功能强大。 技术参数 供电方式：交流220V±10% 50Hz，1A 显示方式：双4位LED数字显示，8种状态提示 测试频率：50Hz、60Hz自由选择 测量模式：定B和定H二种测量模式 磁感设定范围：（定B测量） Bm1：0.5～1.0T Bm2：1.0～1.5T Bm3：1.5～1.9T 磁场设定范围（定H测量） Hm1：1～25A/cm Hm2：25～50A/cm Hm3：50～100A/cm 厚度设定范围：0.10～0.50mm 硅钢片尺寸要求：≥40mm×40mm，表面平整 测试重复性：±1% 测试准确度：定B测量铁损:5%(按方圈样品折算到方圈的测试结果) 定H测量磁感：2% 显示刷新率：5次/秒 外形尺寸：金属机箱:235×90×330mm（宽×高×深） |
 |
