压力表内部结构原理：

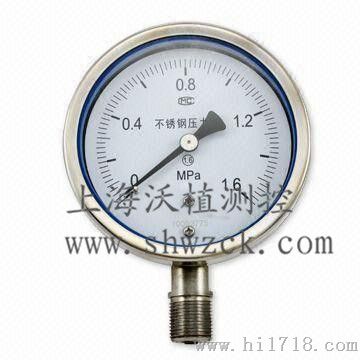

不锈钢压力表[由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将弹性形变传导至指针，引起指针转动来显示压力。
技术指标：
1。等级 ：±1.0%；±1.6% ；±2.5%。
2。表壳直径：40mm；50mm； 60mm；75mm；100mm ；150mm ；200mm；250mm。
3。表壳材质：304不锈钢 ，316不锈钢。
4。表壳形式：壳构造，隔板装置后释放
5。弹性元件及接头体材质：304； 316，弹性元件与接头体氩弧焊接 。
6。机芯材质： 304不锈钢，316不锈钢。
7。接头螺纹：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。
8。测量范围：－0.1~0 MPa或,0.1~160 MPa
9。指针： 普通
10。表玻璃： 玻璃、型双层玻璃
11。耐震型充填材质 甘油98%（可选择硅油、氟油或其它类别）
12。使用环境温度：
1）-25~70℃(外壳内充液)
2）-40~70℃(外壳内不充液)
13.。温度影响：
不大于0.4%/10℃(使用温度偏离20±5℃)
14。工作环境振动：
V·H·4级(外壳内充液) V·H·3级(外壳内不充液)
15。重量：
0.2kg (Y-50)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg (Y-150)
安装：
⑴压力表应安装在易观察和检修的地方。
⑵安装地点应力求避免振动和高温影响。
