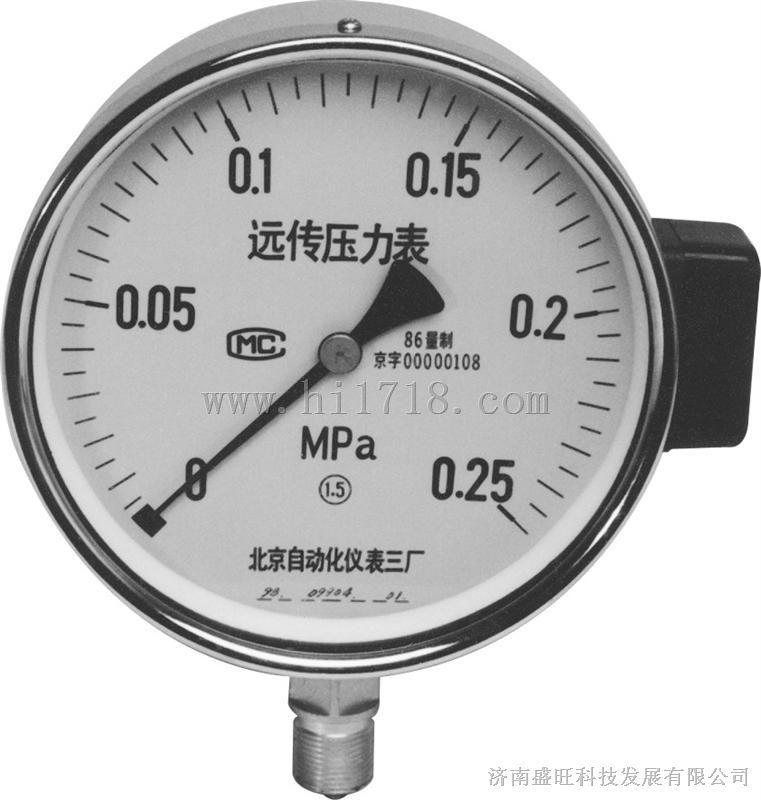

电阻远传压力表通过仪表内部的滑动电阻发送器把被测值以电量值传至远离测
量点的二次仪表上，以实现集中检测和远距离控制，此外本仪表能够同时就地指示
压力，（便于现场工艺检查）。本仪表还可以与膜片隔离器（隔离体）连接，制成电
阻远传隔膜压力表，可测量腐蚀性较强、黏度大、易结晶介质的压力。
工作原理
仪表由一个弹簧管压力表和一个滑线电阻式传感器组成，当被测压力变化时，弹簧管端
产生位移，一方面通过传动系统使指针在度盘上指示相应压力，另一方面带动电刷在电阻上滑行，使被测压力值的变化转换为电阻值的变化，并传至二次仪表上指示相应的压力。
YTZ 主要技术参数YTZ Specifications
测量介质：对铜合金无腐蚀作用气体或液体Medium: Gas orliquid, whice doesn’t corrode
（可与多类化学密封隔离器配 copper alloy (could beused in corrosion
接在各种腐蚀性的环境中使用） environments connectedchemical seals.)
安装方式：径向直接安装连接螺纹M20 × 1.5 Mounting: Bottom connection direct
（或其他螺纹尺寸） thread M20 × 1.5 or other
等级：1.5 级Accuracy:1.5%
外径：150mm Diameter: 150mm
测量范围：正压：0.1MPa??60MPa； Range: Positive pressure 0.1MPa??60MPa；
负压：-0.1～0MPa,-0.1～2.4MPa。 Negative pressure -0.1～0MPa, -0.1～2.4MPa
工作条件： Working condition:
环境温度：-40～70℃ Ambient temperature: -40～70℃
相对湿度：≤ 85% Relative humidity: ≤ 85%
工作压力：使用温度偏离20 ±5℃ 时，其温Workingpressure: When working temperature
度附加误差不大于0.4%/10℃ deviates from 20 ± 5℃ . the
additional temperature error shall
not bemore than 0.4%/10℃
滑线电阻发送器技术数据： Technical data ofresistance tramitter
起始电阻：6～20 Ω Start resistance: 6～20 Ω
满度电阻：340～400 Ω Full scale resistance: 340～400 Ω
接线端外加电阻：≤ 6V Connection endadditional resistance: ≤ 6V
外壳材质：压铸合金铝Case: Cast aluminium alloy
接头材质：铜合金Socket material: Copper alloy
波登管：铜合金Bourdon tube: copper alloy
表盘：铝，白地黑字Dial aluminum: white withblack division
指针：铝，黑色Pointer: Aluminium, black
玻璃：普通玻璃Gl: Window gl
1、 氧气压力表YO
关键词：氧压表，禁力表。
产品介绍：测量氧气气体压力，表盘印有红色“禁油”标志。
型号：YO-100
2、 记忆型压力
关键词：记忆压力表
产品介绍：◆ 记忆型压力表是由原型号压力表与一个记忆装置配接组成。◆ 记忆型压力表的压力指针在随着被测介质压力而升高的同时也带动记忆表针的上升，当随着被测介质压力减少压力指针下降时，记忆表针仍留在原位。◆ 记忆型压力表的特点是可以在无人的情况下，如实记录下测量现场所发生的压力值。◆ 记忆装置适配于多种型号压力表上，要求压力表的测量范围大于0.16MPa,且非耐震型。◆ 转动仪表玻璃中间记忆装置旋钮，可将记忆表针调至位。
型号：YTFJ-100
3、 250表盘压力表
关键词：大表盘压力表，250表盘压力表
产品介绍：外径200、250mm一般压力表适合于在高大体积的设备上对无、不结晶及对铜合金不起腐蚀作用的液体或气体压力进行测量。
型号：Y-200、Y-250
4、 精密压力表
关键词：精密压力表，布莱迪压力表，赛途压力表
产品介绍：适用于对压力的高测量，等级0.25%，0.4%，镜面表盘测量范围-0.1-250MPA。
型号：YB-160、YBF-160H、YB-120、YB-200ZT
5、 腐压力表
关键词：不锈钢压力表，腐压力表
产品介绍：适用于多种腐蚀环境存在震动的场所。径向、轴向、卡子安装方式可选。表盘根据型号不同可分为：40、50、63、75、98、100、150、160几种。1.0%、1.5%、2.5%，量程-0.1-160MPA，外壳均为SUS304，内机根据型号不同分为SUS316、SUSU304和铜合金几种，充液与否可根据客户要求自选。
型号：YTF-150H、YTF-100HZT、YTF-100H、YTF-63H
6、 全不锈钢耐震压力表
